कॉपर स्ट्रिप स्लैब सतत कास्टिंग मशीन पिघलने और होल्डिंग फर्नेस के साथ क्षैतिज
उत्पाद वर्णन:
पिघलने और होल्डिंग फर्नेस के साथ कॉपर स्ट्रिप स्लैब कंटीन्यूअस कास्टिंग मशीन क्षैतिज रूप से मुख्य रूप से पीतल / कांस्य बार, पीतल / कांस्य ट्यूब बनाने के लिए उपयोग की जाती है। सामग्री शुद्ध पीतल / कांस्य, स्क्रैप पीतल / कांस्य और अन्य पीतल / कांस्य सामग्री हो सकती है।
मुख्य भागों की रचना:
1. इंडक्शन फर्नेस
2. ट्रैक्शन मशीन
3. स्वचालित काटने की मशीन
4. छीलने की मशीन (भौंकने की मशीन)
5. विद्युत नियंत्रण प्रणाली
6. पानी की शीतलन प्रणाली
7. धूल हटाने के उपकरण।

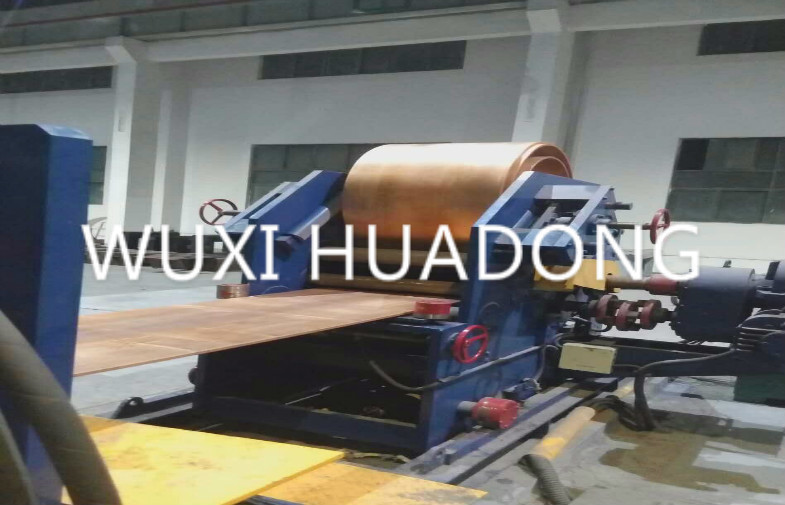

कॉपर स्ट्रिप स्लैब कंटीन्यूअस कास्टिंग मशीन
मुख्य तकनीकी पैरामीटर:
1. कास्टिंग गति: 1 ~ 30ton / दिन

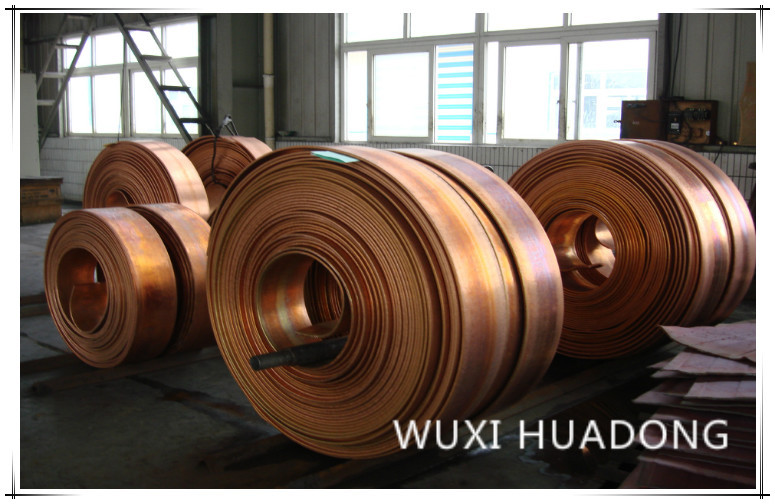

2. पट्टी का आकार: 150 मिमी ~ 650 मिमी (चौड़ाई)
10 मिमी ~ 30mm (मोटाई)
3. फर्नेस भाग:
कॉपर स्ट्रिप स्लैब कंटीन्यूअस कास्टिंग मशीन
| नमूना | गलन मूल्यांकन करें | छोटा। पिघलने की क्षमता | शक्ति | रेटेड वोल्टेज | रेटेड फ्रीक। | चरण | प्रचालन तापमान | बिजली की खपत (पिघलने की) | ठंडा पानी का दबाव | |
| गलन | होल्डिंग | |||||||||
| टी / एच | टी | kw | kw | वी | हर्ट्ज | ओ सी | Kw.h / टी | MPA | ||
| Gyt-200 | 0.2 | 0.15 | 60 | 30 | 380V / 50Hz, या आवश्यकता के रूप में | 3 | 1250 | 300 | 0.2-0.4 | |
| Gyt -300 | 0.3 | 0.2 | 90 | 45 | 280 | |||||
| Gyt-500 | 0.5 | 0.3 | 120 | 55 | 260 | |||||
| Gyt -750 | 0.75 | 0.5 | 180 | 70 | 260 | |||||
| Gyt-1000 | 1 | 0.55 | 240 | 70 | 260 | |||||
| Gyt -1500 | 1.5 | 0.6 | 360 | 95 | 240 | |||||
| Gyt-2000 | 2 | 0.7 | 480 | 120 | 240 | |||||
| Gyt-3000 | 3 | 0.85 | 720 | 160 | 230 | |||||
कॉपर स्ट्रिप स्लैब कंटीन्यूअस कास्टिंग मशीन
प्रक्रिया आरेख:
1.PROCESS

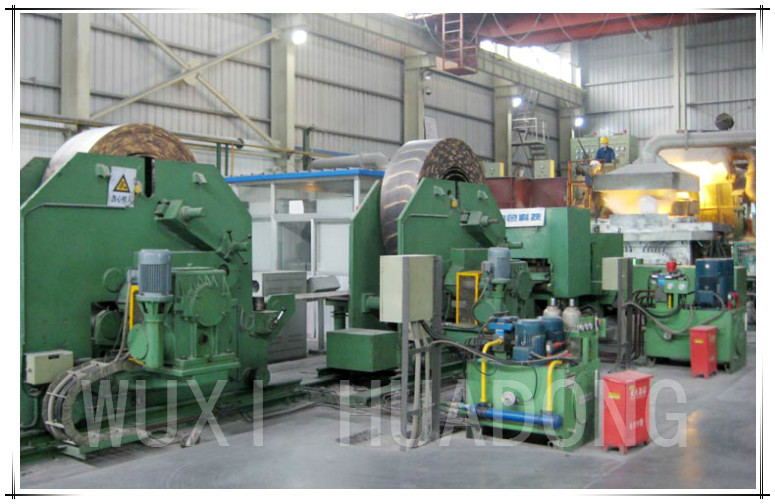

उत्पादन लाइन के मुख्य उपकरण
पिघलने वाली भट्टी, भट्ठी को पकड़ना, ढालना, माइक्रो-ट्रैवल रिवर्सलेबल कास्टिंग मशीन, बाल काटना मशीनों को सिंक्रनाइज़ करना * 2, घुमावदार मशीनें * 3, हाइड्रोलिक यूनिट, कूलिंग यूनिट और इलेक्ट्रोमैकेनिकल कंट्रोल यूनिट आदि।
* 1.1 शुद्ध धातु या विशेष आवश्यकताओं की ढलाई के लिए, उपसतह चैनल-प्रकार गलाने-धारण संयोजन भट्ठी या नियंत्रणीय चैनल-प्रकार गलाने-धारण संयोजन भट्ठी को अपनाया जा सकता है;
* 1.2 दौर के आकार का, ट्यूबलर के आकार का और विशेष आकार के बिलेट के उत्पादन के लिए, कट-टू-लेंथ सिंकिंग मशीन को अपनाया जा सकता है;
* 1.3 राउंड-शेप्ड, ट्यूबलर-शेप्ड और स्पेशल-शेप्ड बिलेट्स बनाने के लिए, बिल्ट्स को प्राप्त करने और स्टोर करने के लिए सामग्री स्टॉक प्लेटफॉर्म को अपनाया जा सकता है।
उपकरण का 2.JAMOR तकनीकी पैरामीटर
| 1.1 | कास्टिंग गति : | |
| कर्षण गति | 0-64 मिमी / एस (स्थिर समायोज्य) | |
| पीछे की गति | 0-64 मिमी / एस (स्थिर समायोज्य) | |
| इष्टतम लाइन गति पट्टी | 90-120mm / मिनट | |
| 1.2 | उपकरण की शक्ति : | |
संयोजन भट्ठी: प्रगलन होल्डिंग | 500kw 200kw | |
| ट्रैक्शन मशीन | 7.5Kw | |
| हाइड्रोलिक कतरनी तनाव | 80T | |
| 1.3 | कतरनी की मोटाई | 20 मिमी (अधिकतम) |
| 1.4 | सी तेल लगाने की मशीन पैरामीटर | |
| वजन का जमाव | 6000 किलोग्राम | |
| कॉइल के अंदर का व्यास | Φ500-800mm | |
| कुंडल का व्यास | 1600 मिमी | |
| 1.5 | मशीन शोर मूल्य | 85 डीबी से कम |
| 1.6 | मशीन ऑपरेशन लाइन की ऊंचाई | + 1000 मिमी |
| 1.7 | मशीन ड्राइव दिशा | राइट ड्राइव |
| 1.8 | पी roduction क्षमता | |
| 2 स्ट्रेन: 750-1200 किग्रा / घंटा | चौड़ाई: 470 मिमी मोटाई: 25 मिमी | |
| उपकरण विधानसभा मशीन शक्ति | 700kw | |
3. मुख्य प्रक्रिया पैरामीटर्स
| 1 | उत्पादन | 750-1200Kg / एच |
| 2 | तापमान को नियंत्रित करने वाली सीमा | ≤1300 ℃ |
| 3 | थर्मल इन्सुलेशन भट्ठी का तापमान नियंत्रण परिशुद्धता | ± 5 ℃ |
| 4 | ऊर्ध्वाधर और क्षैतिज सहिष्णुता | क्षैतिज: + 0.10 मिमी कार्यक्षेत्र: ± 0.20mm |
| 5 | पुश और पुल समायोजन रेंज | पुश: 0-64 मिमी / सेकंड (0.1 मिमी (इलेक्ट्रोडलेस) खींचो: 0-64 मिमी / सेकंड: 0.1 मिमी (इलेक्ट्रोडलेस) |
| 6 | सिकल वक्र | 1.5 मिमी / मी |
| 7 | ड्रैगर समायोजन रेंज | खींचें: 0-64 मिमी / सेकंड / 0.1 मिमी (इलेक्ट्रोडलेस) बैकस्टॉपिंग: 0-64 मिमी / सेकंड 0- 0.1 मिमी (इलेक्ट्रोडलेस) |
| 8 | अधिकतम लाइन गति खींचें | 120 मिमी / मिनट |
| 9 | Coiling समायोजन रेंज | कॉइल के अंदर व्यास -500-ameter800 मिमी कुंडल का बाहरी व्यास 001600 मिमी |
| 10 | अधिकतम coiling गति | 250 मिमी / मिनट |
| 1 1 | लोचदार समायोजन रेंज | 0.95-0.75 |
| 12 | कोइलिंग के टॉवर डग्री | ≤40m |
| 13 | यूनिट बिजली की खपत | 430kWh / टी |
4. उपकरण भागों सूची
| नहीं। | उपकरण का नाम और युक्ति। | इकाई | मात्रा |
| 1 | मशीन के पुर्ज़े | ||
| 1.1 | संयुक्त भट्ठी को पिघलना और पकड़ना | सेट | 1 |
| 1.2 | ढालना | सेट | 2 |
| 1.3 | घसीटनेवाला | सेट | 1 |

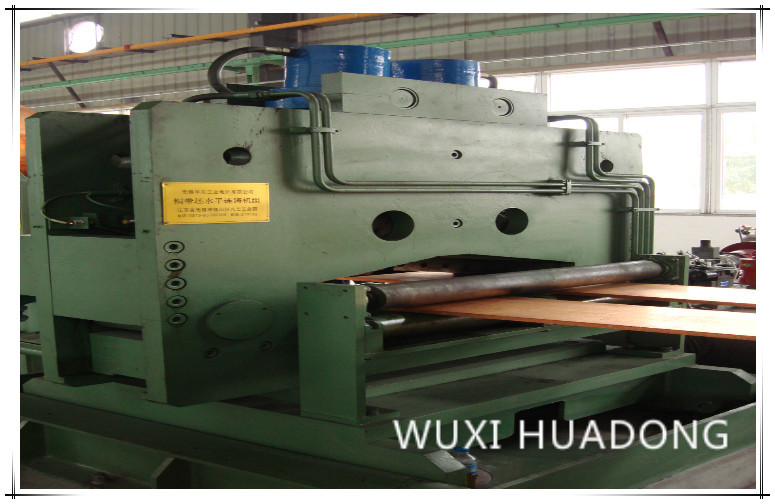

| 1.4 | हाइड्रोलिक कटर | सेट | 1 |
| 1.5 | कोइलिंग मशीन | सेट | 2 |
| 2 | हाइड्रॉलिक सिस्टम | ||
| 2.1 | कंबाइंड फर्नेस टिटिंग हाइड्रोलिक स्टेशन | सेट | 1 |
| 2.2 | हाइड्रोलिक कटर हाइड्रोलिक स्टेशन | सेट | 1 |
| 2.3 | खींचने और मशीन हाइड्रोलिक स्टेशन coiling | सेट | 1 |
| 3 | विद्युत नियंत्रण प्रणाली | ||
| 3.1 | बिजली आवृत्ति बिजली भट्ठी नियंत्रण प्रणाली | सेट | 2 |
| 3.2 | स्वचालित नियंत्रण प्रणाली | सेट | 1 |
| 4 | उपकरण के साथ तकनीकी दस्तावेज | सेट | 2 |
| 4.1 | उपकरण स्थापना आरेख | फ़ाइल | 1 |
| 4.2 | उपकरण विनिर्देश | फ़ाइल | 1 |
| 4.3 | इलेक्ट्रिक कंट्रोल सिस्टम का सिद्धांत | फ़ाइल | 1 |
| 4.4 | नियंत्रण कैबिनेट लेआउट | फ़ाइल | 1 |
| 4.5 | मुख्य बिजली के उपकरणों के लिए उत्पाद विनिर्देश | फ़ाइल | 1 |
| 4.6 | हाइड्रोलिक सिस्टम आरेख | फ़ाइल | 1 |
| 4.7 | पीएलसी कार्यक्रम | फ़ाइल | 1 |
5. बिक्री के बाद सेवा
1. उपकरणों के मुख्य शरीर में एक वर्ष की मुफ्त वारंटी होगी, और विशेष घटकों पर अलग से चर्चा की जाएगी;
2. परीक्षण-उत्पादन की अवधि के दौरान (उपकरण के चालू होने के बाद 3 महीने के भीतर), हमारी कंपनी एक पेशेवर तकनीशियन को अनुवर्ती सेवा के लिए भेज देगी;
वारंटी अवधि के भीतर, यदि गुणवत्ता की समस्या के कारण गलती होती है, तो हमारी कंपनी नोटिस प्राप्त करने के 72 घंटे के भीतर समस्या को हल करने के लिए साइट पर कर्मियों को भेज देगी;
उपकरण की वारंटी अवधि समाप्त होने के बाद, हमारी कंपनी नोटिस प्राप्त करने के बाद 24 घंटों के भीतर प्रभावी समाधान पेश करेगी, और रखरखाव कार्य के लिए कर्मियों को भेज देगी यदि उपयोगकर्ता समस्या को हल करने में विफल रहता है, तो केवल लागत खर्च को चार्ज करना।
उपकरणों के वार्षिक ओवरहाल के लिए, हमारी कंपनी पेशेवर तकनीशियन को टर्नअराउंड योजना तैयार करने में उपयोगकर्ताओं को शामिल करने के लिए भेज देगी, नि: शुल्क;
वारंटी अवधि के भीतर, हमारी कंपनी उपकरण की संचालन स्थिति की जांच करने और क्षेत्र सेवा प्रदान करने के लिए साइट पर पेशेवर तकनीशियन भेज सकती है।
उपकरण की वारंटी अवधि समाप्त होने के बाद, प्रति वर्ष एक बार आमंत्रण पर एक वापसी यात्रा की जा सकती है।
3. यदि हमारी कंपनी में समान उपकरणों के लिए नवाचार और सुधार बिंदु या रचनात्मक सुझाव हैं, तो हम उपयोगकर्ता को समय पर सूचित करेंगे।
