कॉपर स्ट्रिप मेकिंग के लिए प्लांट फैक्ट्री क्षैतिज सतत कास्टिंग मशीन
1set
MOQ
$80,000.00 - $200,000.00
कीमत
Plant Factory Horizontal Continuous Casting Machine For Copper Strip Making
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
मूलभूत जानकारी
उत्पत्ति के प्लेस: Wuxi चीन
ब्रांड नाम: Jingjie
प्रमाणन: CE/ISO
मॉडल संख्या: <html> <head> <meta name="robots" content="noarchive" /> <meta name="googlebot" content="nosnippe
हाई लाइट:

सतत कॉस्टर की मशीन

,

continuous casting machinery

भुगतान & नौवहन नियमों
पैकेजिंग विवरण: लकड़ी के बक्से, मानक निर्यात पैकिंग है
प्रसव के समय: 20-30 कार्यकारी दिनों बाद आपका भुगतान प्राप्त
भुगतान शर्तें: टी/टी या L/C
आपूर्ति की क्षमता: प्रति माह 50 सेट
निर्दिष्टीकरण

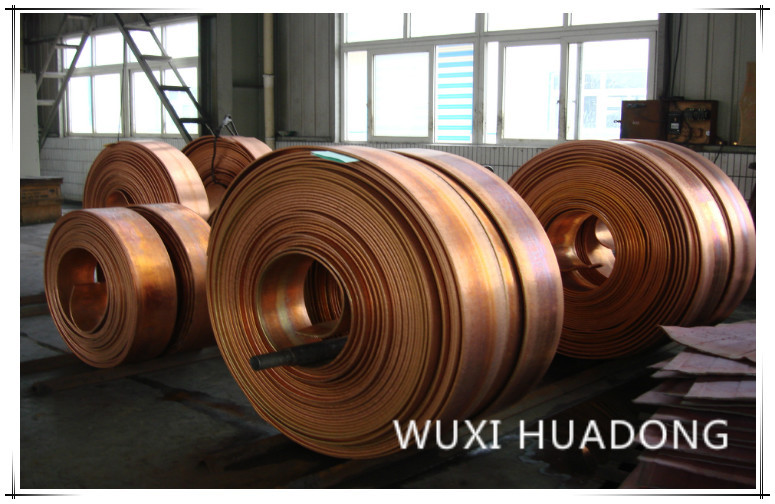

उत्पाद सामग्री: ऑक्सीजन मुक्त तांबा स्ट्रिप्स स्लैब
उत्पाद प्रकार: स्ट्रिप्स स्लैब
मोटाई रेंज * चौड़ाई रेंज: 10-30mm
प्रकार: क्षैतिज
कुंडल की आंतरिक व्यास की सीमा: Φ (500--800) मिमी
मैक्स। कॉइल का बाहरी व्यास: Mm1600 मिमी
आयाम (एल * डब्ल्यू एच *): चर
चौड़ाई: 150-650mm
उत्पाद का नाम: लाल तांबा पट्टी क्षैतिज सतत कास्टिंग मशीन लाइन निर्माता
हालत: नई
कच्चा माल: पीतल, कांसा, तांबा आदि।
आवृत्ति: 50 हर्ट्ज या 60hz
क्षमता: 1 ~ 30ton / दिन
बिक्री के बाद सेवा: विदेशी सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स
उत्पाद विवरण

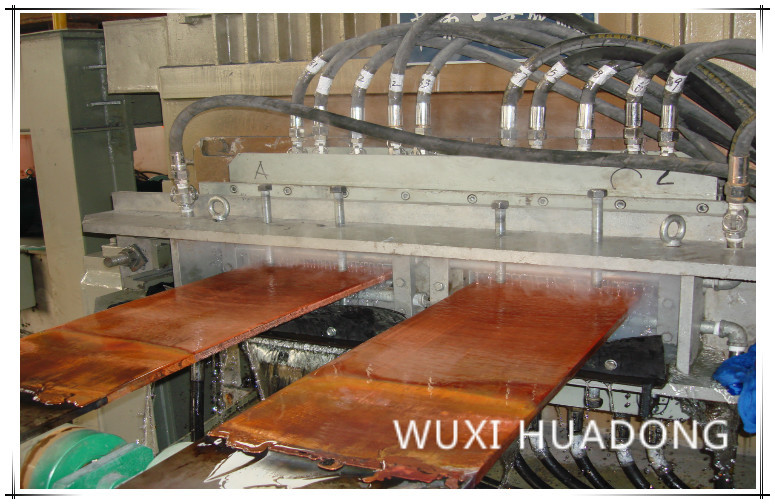

प्लांट फैक्ट्री क्षैतिज कॉपर पट्टी सतत कास्टिंग मशीन बना रही है

उत्पाद वर्णन:

प्लांट फैक्ट्री क्षैतिज कॉपर स्ट्रिप बनाने की सतत कास्टिंग मशीन मुख्य रूप से पीतल / कांस्य पट्टी, पीतल / कांस्य ट्यूब बनाने के लिए उपयोग की जाती है। सामग्री शुद्ध पीतल / कांस्य, स्क्रैप पीतल / कांस्य और अन्य पीतल / कांस्य सामग्री हो सकती है।

मुख्य भागों की रचना:
1. इंडक्शन फर्नेस
2. ट्रैक्शन मशीन
3. स्वचालित काटने की मशीन
4. छीलने की मशीन (भौंकने की मशीन)
5. विद्युत नियंत्रण प्रणाली
6. पानी की शीतलन प्रणाली
7. धूल हटाने के उपकरण।

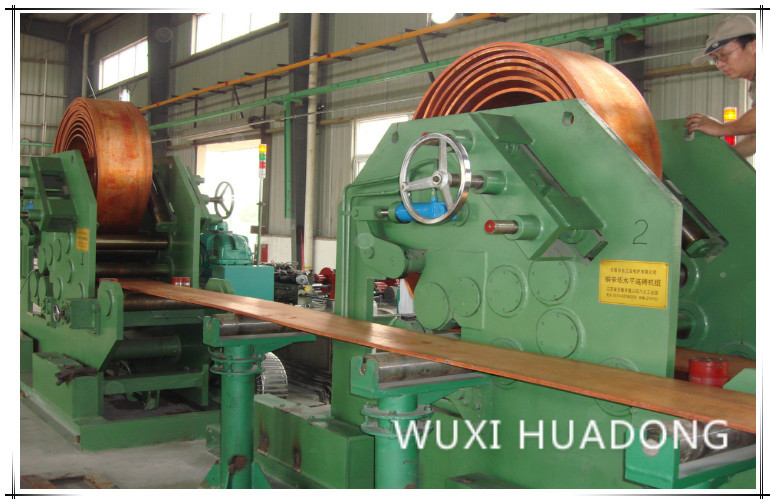

प्लांट फैक्ट्री क्षैतिज कॉपर पट्टी सतत कास्टिंग मशीन बना रही है

मुख्य तकनीकी पैरामीटर:

1. कास्टिंग गति: 1 ~ 30ton / दिन

2. पट्टी का आकार: 150 मिमी ~ 650 मिमी (चौड़ाई)

10 मिमी ~ 30mm (मोटाई)

3. फर्नेस भाग:

प्लांट फैक्ट्री क्षैतिज कॉपर पट्टी सतत कास्टिंग मशीन बना रही है

आदर्श

गलन

मूल्यांकन करें

छोटा। पिघलने की क्षमता शक्ति रेटेड वोल्टेज रेटेड फ्रीक। अवस्था प्रचालन तापमान बिजली की खपत (पिघलने की) ठंडा पानी का दबाव
गलन होल्डिंग
टी / एच टी kw kw वी हर्ट्ज सी Kw.h / टी MPA
Gyt-200 0.2 0.15 60 30

380V / 50Hz,

या आवश्यकता के रूप में

3 1250 300 0.2-0.4
Gyt -300 0.3 0.2 90 45 280
Gyt-500 0.5 0.3 120 55 260
Gyt -750 0.75 0.5 180 70 260
Gyt-1000 1 0.55 240 70 260
Gyt -1500 1.5 0.6 360 95 240
Gyt-2000 2 0.7 480 120 240
Gyt-3000 3 0.85 720 160 230

प्लांट फैक्ट्री क्षैतिज कॉपर पट्टी सतत कास्टिंग मशीन बना रही है

प्रक्रिया आरेख:



1.PROCESS

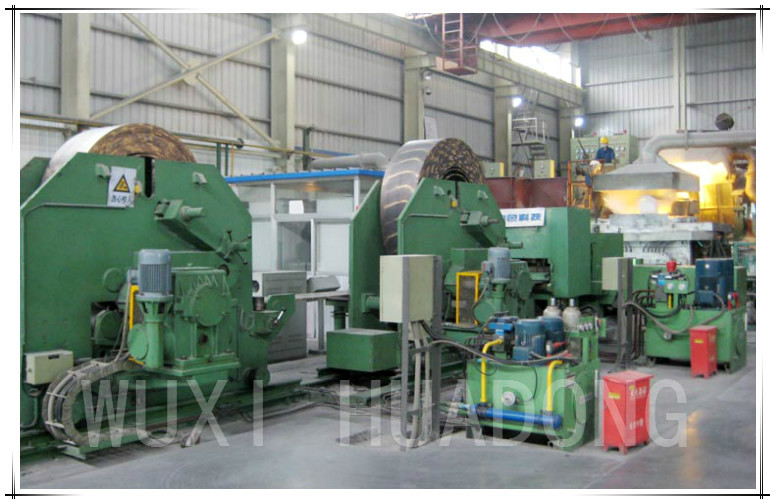

उत्पादन लाइन के मुख्य उपकरण
पिघलने वाली भट्टी, भट्ठी को पकड़ना, ढालना, माइक्रो-ट्रैवल रिवर्सलेबल कास्टिंग मशीन, बाल काटना मशीनों को सिंक्रनाइज़ करना * 2, घुमावदार मशीनें * 3, हाइड्रोलिक यूनिट, कूलिंग यूनिट और इलेक्ट्रोमैकेनिकल कंट्रोल यूनिट आदि।
* 1.1 शुद्ध धातु या विशेष आवश्यकताओं की ढलाई के लिए, उपसतह चैनल-प्रकार गलाने-धारण संयोजन भट्ठी या नियंत्रणीय चैनल-प्रकार गलाने-धारण संयोजन भट्ठी को अपनाया जा सकता है;

* 1.2 दौर के आकार का, ट्यूबलर के आकार का और विशेष आकार के बिलेट के उत्पादन के लिए, कट-टू-लेंथ सिंकिंग मशीन को अपनाया जा सकता है;

* 1.3 राउंड-शेप्ड, ट्यूबलर-शेप्ड और स्पेशल-शेप्ड बिलेट्स बनाने के लिए, बिल्ट्स को प्राप्त करने और स्टोर करने के लिए सामग्री स्टॉक प्लेटफॉर्म को अपनाया जा सकता है।


  उपकरण का 2.JAMOR तकनीकी पैरामीटर

1.1 कास्टिंग गति :
कर्षण गति 0-64 मिमी / एस (स्थिर समायोज्य)
पीछे की गति 0-64 मिमी / एस (स्थिर समायोज्य)
इष्टतम लाइन गति पट्टी 90-120mm / मिनट
1.2 उपकरण की शक्ति :

संयोजन भट्ठी:

प्रगलन

होल्डिंग

500kw

200kw

ट्रैक्शन मशीन 7.5Kw
हाइड्रोलिक कतरनी तनाव 80T
1.3 कतरनी की मोटाई 20 मिमी (अधिकतम)
1.4 सी तेल लगाने की मशीन पैरामीटर
वजन का जमाव

6000 किलोग्राम

कॉइल के अंदर का व्यास

Φ500-800mm

कुंडल का व्यास 1600 मिमी
1.5 मशीन शोर मूल्य 85 डीबी से कम
1.6 मशीन ऑपरेशन लाइन की ऊंचाई + 1000 मिमी
1.7 मशीन ड्राइव दिशा राइट ड्राइव
1.8 पी roduction क्षमता
2 स्ट्रेन: 750-1200 किग्रा / घंटा चौड़ाई: 470 मिमी मोटाई: 25 मिमी
उपकरण विधानसभा मशीन शक्ति 700kw

3. मुख्य प्रक्रिया पैरामीटर्स

1 उत्पादन 750-1200Kg / एच
2 तापमान को नियंत्रित करने वाली सीमा ≤1300 ℃
3 थर्मल इन्सुलेशन भट्ठी का तापमान नियंत्रण परिशुद्धता ± 5 ℃
4 ऊर्ध्वाधर और क्षैतिज सहिष्णुता

क्षैतिज: + 0.10 मिमी

कार्यक्षेत्र: ± 0.20mm

5 पुश और पुल समायोजन रेंज

पुश: 0-64 मिमी / सेकंड (0.1 मिमी (इलेक्ट्रोडलेस)

खींचो: 0-64 मिमी / सेकंड: 0.1 मिमी (इलेक्ट्रोडलेस)

6 सिकल वक्र 1.5 मिमी / मी
7 ड्रैगर समायोजन रेंज

खींचें: 0-64mm / s mm 0.1 मिमी (इलेक्ट्रोडलेस)

बैकस्टॉपिंग: 0-64 मिमी / सेकंड elect 0.1 मिमी (इलेक्ट्रोडलेस)

8 अधिकतम लाइन गति खींचें 120 मिमी / मिनट
9 Coiling समायोजन रेंज

कॉइल के अंदर व्यास -500-ameter800 मिमी

कुंडल का बाहरी व्यास 001600 मिमी

10 अधिकतम coiling गति

250 मिमी / मिनट

1 1 लोचदार समायोजन रेंज 0.95-0.75
12 कोइलिंग के टॉवर डग्री ≤40m
13 यूनिट बिजली की खपत 430kWh / टी


4. उपकरण भागों सूची

नहीं। उपकरण का नाम और युक्ति। इकाई मात्रा
1 मशीन के पुर्ज़े
1.1 संयुक्त भट्ठी को पिघलना और पकड़ना सेट 1
1.2 ढालना सेट 2
1.3 घसीटनेवाला सेट 1
1.4 हाइड्रोलिक कटर सेट 1
1.5 कोइलिंग मशीन सेट 2
2 हाइड्रॉलिक सिस्टम
2.1 कंबाइंड फर्नेस टिटिंग हाइड्रोलिक स्टेशन सेट 1
2.2 हाइड्रोलिक कटर हाइड्रोलिक स्टेशन सेट 1
2.3 खींचने और मशीन हाइड्रोलिक स्टेशन coiling सेट 1
3 विद्युत नियंत्रण प्रणाली
3.1 बिजली आवृत्ति बिजली भट्ठी नियंत्रण प्रणाली सेट 2
3.2 स्वचालित नियंत्रण प्रणाली सेट 1
4 उपकरण के साथ तकनीकी दस्तावेज सेट 2
4.1 उपकरण स्थापना आरेख फ़ाइल 1
4.2 उपकरण विनिर्देश फ़ाइल 1
4.3 इलेक्ट्रिक कंट्रोल सिस्टम का सिद्धांत फ़ाइल 1
4.4 नियंत्रण कैबिनेट लेआउट फ़ाइल 1
4.5 मुख्य बिजली के उपकरणों के लिए उत्पाद विनिर्देश फ़ाइल 1
4.6 हाइड्रोलिक सिस्टम आरेख फ़ाइल 1
4.7 पीएलसी कार्यक्रम फ़ाइल 1

5. बिक्री के बाद सेवा


1. उपकरणों के मुख्य शरीर में एक वर्ष की मुफ्त वारंटी होगी, और विशेष घटकों पर अलग से चर्चा की जाएगी;
2. परीक्षण-उत्पादन की अवधि के दौरान (उपकरण के चालू होने के बाद 3 महीने के भीतर), हमारी कंपनी एक पेशेवर तकनीशियन को अनुवर्ती सेवा के लिए भेज देगी;
वारंटी अवधि के भीतर, यदि गुणवत्ता की समस्या के कारण गलती होती है, तो हमारी कंपनी नोटिस प्राप्त करने के 72 घंटे के भीतर समस्या को हल करने के लिए साइट पर कर्मियों को भेज देगी;
उपकरण की वारंटी अवधि समाप्त होने के बाद, हमारी कंपनी नोटिस प्राप्त करने के बाद 24 घंटों के भीतर प्रभावी समाधान पेश करेगी, और रखरखाव कार्य के लिए कर्मियों को भेज देगी यदि उपयोगकर्ता समस्या को हल करने में विफल रहता है, तो केवल लागत खर्च को चार्ज करना।
उपकरणों के वार्षिक ओवरहाल के लिए, हमारी कंपनी पेशेवर तकनीशियन को टर्नअराउंड योजना तैयार करने में उपयोगकर्ताओं को शामिल करने के लिए भेज देगी, नि: शुल्क;
वारंटी अवधि के भीतर, हमारी कंपनी उपकरण की संचालन स्थिति की जांच करने और क्षेत्र सेवा प्रदान करने के लिए साइट पर पेशेवर तकनीशियन भेज सकती है।
उपकरण की वारंटी अवधि समाप्त होने के बाद, प्रति वर्ष एक बार आमंत्रण पर एक वापसी यात्रा की जा सकती है।
3. यदि हमारी कंपनी में समान उपकरणों के लिए नवाचार और सुधार बिंदु या रचनात्मक सुझाव हैं, तो हम उपयोगकर्ता को समय पर सूचित करेंगे।
