प्रमुख तत्व
1) प्रेरण भट्ठी
प्रेरण भट्ठी भट्ठी शरीर, भट्ठी फ्रेम और प्रारंभ करनेवाला से मिलकर बनता है। भट्ठी शरीर के बाहर स्टील संरचना है और अंदर अग्नि-मिट्टी ईंट (the, ace) और क्वार्ट्ज रेत (artz 砂) से मिलकर बना है। भट्ठी के फ्रेम का कार्य पूरे भट्ठी का समर्थन कर रहा है। भट्ठी को पैर के पेंच द्वारा आधार पर तय किया गया है। प्रारंभ करनेवाला कुंडल, पानी की जैकेट, लोहे की कोर और तांबे की अंगूठी से बना है। हाई वोल्टेज साइड पर वॉटर-जैकेट के साथ कॉइल हैं। वोल्टेज 90V से 420V तक चरणबद्ध रूप से समायोज्य है। कम-वोल्टेज की ओर शॉर्ट सर्किट कॉपर रिंग हैं। विद्युत सर्किट स्थापित करने के बाद, यह विद्युत चुम्बकीय (induct () प्रेरण के साथ तांबे की अंगूठी में (in circuit) बड़ा वर्तमान प्रवाह उभर सकता है। बड़ा वर्तमान प्रवाह तांबे की अंगूठी और इलेक्ट्रोलाइटिक तांबे को पिघला सकता है (flow भट्टी में टेड। पानी की जैकेट और कुंडल को पानी से ठंडा किया जाता है। ठंडा पानी साइकिल चला रहा है और ठंडा पानी प्रणाली द्वारा आपूर्ति की जाती है।
2) निरंतर कास्टिंग मशीन, मार्गदर्शक रोल और सीमित डिवाइस

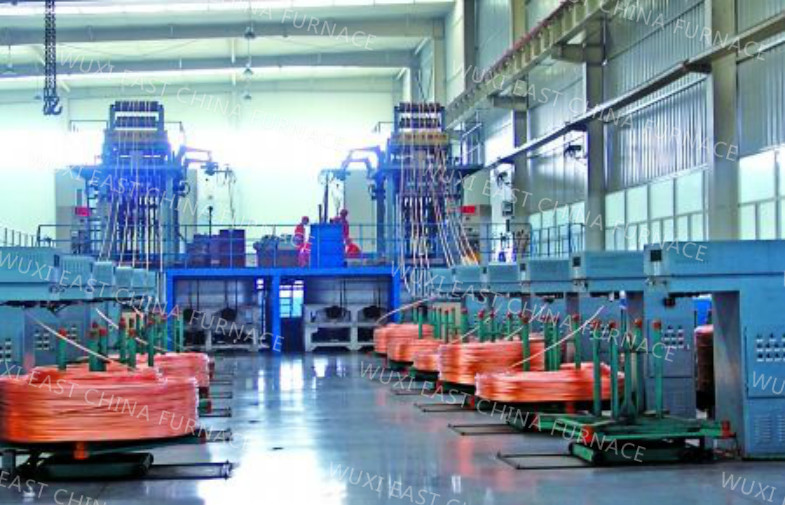

निरंतर कास्टिंग मशीन सिस्टम का मुख्य हिस्सा है। इसमें ड्राइंग तंत्र (। All of) होते हैं, जो तरल स्तर और क्रिस्टलीज़र के तंत्र का अनुसरण करते हैं। ड्राइंग तंत्र AC सर्वो मोटर, ड्राइंग रोलर्स के दो समूहों और इसी तरह से बना है। यह प्रति मिनट 0-1000 बार अंतराल (间隔 rotation) रोटेशन का उत्पादन कर सकता है और ड्राइंग रोलर्स द्वारा निरंतर तांबे की छड़ खींच सकता है। तरल स्तर की निम्न व्यवस्था इस बात की गारंटी देती है कि कॉपर लिक्विड में डालने वाले क्रिस्टलाइजर की गहराई सापेक्ष स्थिर होती है। क्रिस्टलाइजर कॉपर एक्सचेंज में कॉपर लिक्विड को हीट एक्सचेंज द्वारा ठंडा कर सकते हैं। हर क्रिस्टलाइजर को अकेले ही बदला और नियंत्रित किया जा सकता है।

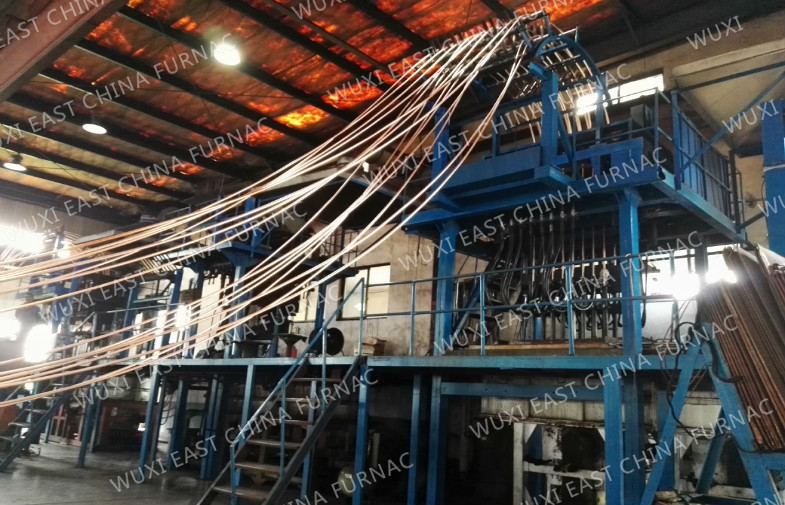

गाइड रोल का फ्रेम निरंतर कास्टिंग मशीन के ऊपर स्थापित किया गया है। यह मंच, समर्थन, ऊर्ध्वाधर गाइड चरखी और सिलेंडर से मिलकर बनता है। यह बिना किसी गड़बड़ी (।) के हर डबल-हेड विंड मशीन में कॉपर रॉड का नेतृत्व कर सकता है।
ढलाई की गति और आवृत्ति परिवर्तक के साथ टेक-अप गति को सिंक्रनाइज़ करने के लिए कास्टिंग मशीन और टेक-अप मशीन के बीच एक गति नियंत्रण उपकरण है।

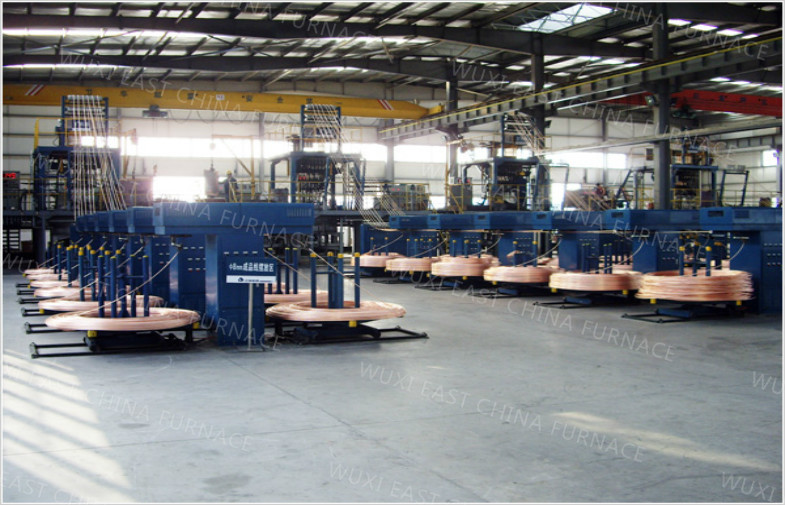

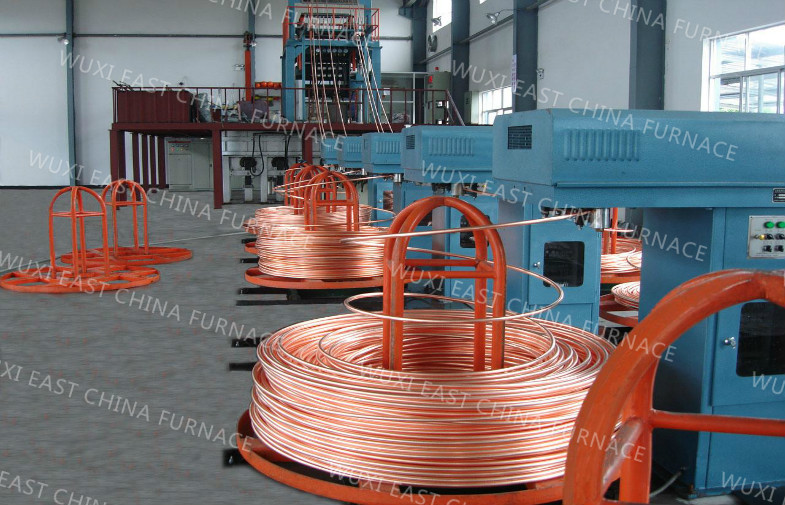

3) डबल-हेड टेक-अप मशीन
4) शीतलन जल प्रणाली
शीतलन जल प्रणाली एक साइकिल प्रणाली है। यह फ्रीजर, वॉटर जैकेट, कॉइल के लिए 0.2-0.4Mpa ठंडा पानी की आपूर्ति कर सकता है। इसमें 150M3 वॉटर पूल, वॉटर पंप, ट्यूब और कूलिंग वॉटर टॉवर शामिल है। सिस्टम को आपूर्ति किए गए पानी का तापमान 20 ℃ -30 है और पानी के प्रवाह की मात्रा 50 M3 / H है।
विद्युत प्रणाली। विद्युत प्रणाली विद्युत शक्ति और नियंत्रण प्रणाली से मिलकर होती है। विद्युत शक्ति प्रणाली बिजली की अलमारियाँ के माध्यम से हर प्रारंभकर्ता को ऊर्जा की आपूर्ति करती है। नियंत्रण प्रणाली संयुक्त भट्ठी, मुख्य मशीन, डबल-हेड विंड मशीन और कूलिंग वॉटर सिस्टम को नियंत्रित करती है (保证) उन्हें क्रम में काम करने के लिए। संयुक्त भट्ठी की नियंत्रण प्रणाली पिघलने वाली भट्ठी प्रणाली और होल्डिंग भट्ठी प्रणाली से मिलकर होती है। पिघलने वाली भट्ठी ऑपरेशन कैबिनेट और होल्डिंग फर्नेस ऑपरेशन कैबिनेट सिस्टम के पास स्थापित हैं।
5) इलेक्ट्रिक कंट्रोल सिस्टम
मुख्य मशीन विद्युत नियंत्रण प्रणाली ड्राइंग मोटर, लिफ्ट (motor) मोटर और उनके विद्युत नियंत्रण प्रणाली से युक्त है। ड्राइंग मोटर अकेले निपटारा (osed, osed) नियंत्रण प्रणाली है। प्रत्येक डबल-हेड विंड मशीन अकेले नियंत्रित होती है। डबल-हेड विंड मशीन के फ्रेम में एक टेक-अप कंट्रोलिंग बोर्ड तय किया गया है। इसका नियंत्रण घुंडी (旋钮) फ्रेम की सतह पर तय किया गया है। शीतलन जल विद्युत प्रणाली वॉटर पंप रूम की दीवार पर लटका एक नियंत्रण बॉक्स है। यह दो पानी पंपों को नियंत्रित कर सकता है।
अंतिम कॉपर रॉड तकनीकी मानक
| 1 | घनत्व (密度 | 8.9kg / dm ^ 3 |
| 2 | तन्यता ताकत | > 170N / mm2 |
| 3 | बढ़ाव (延伸 率 | > 35% |
| 4 | विद्युत चालकता (导电 导电) | 100% से कम नहीं IACS (2mm dia सॉफ्ट वायर) |
| 5 | ऑक्सीजन सामग्री | M 10ppm |
