कॉपर स्ट्रिप्स बेल टाइप एनीलिंग फर्नेस 2700 मिमी लोडिंग ऊँचाई
1. हाइड्रोजन या नाइट्रोजन प्रणाली
2. उच्च संवहन प्रवाह हीटिंग
3. लगातार यांत्रिक गुणों
4. अनुकूलित नियंत्रण कार्यक्रम
1. फर्नेस का परिचय
स्टील पट्टी, एल्यूमीनियम पट्टी और तांबे की पट्टी को हटाने के लिए घंटी प्रकार एनीलिंग भट्ठी का उपयोग किया जाता है। भट्ठी की लोडिंग क्षमता 60 टन (अधिकतम) तक पहुंचाई जा सकती है। लोडिंग व्यास को 2.6 मीटर (अधिकतम) तक पहुंचाया जा सकता है और लोडिंग ऊंचाई 3.7 मीटर (अधिकतम) तक पहुंचा जा सकता है।
2. मुख्य विशेषता
(1) 100% हाइड्रोजन या 75% हाइड्रोजन या नाइट्रोजन प्रणाली
(2) उच्च संवहन प्रवाह ताप
(3) सामग्री annealing पर लगातार यांत्रिक गुणों
(4) अनुकूलित नियंत्रण कार्यक्रम
(5) उत्पादन लागत को कम करना
(६) उच्च उत्पादकता
(7) स्टील, सहयोग, एल्यूमीनियम और मिश्र धातु के लिए अनुकूलित डिजाइन; पट्टी, तार और ट्यूब।
3. मुख्य सामग्री:
(1)। हीटिंग कवर
(2)। ठंडा करने वाला आवरण
(3)। फर्ना आधार
(4)। अंदर का आवरण
(5)। विद्युत प्रणाली
4. भट्ठी के मुख्य पैरामीटर:
तांबे के लिए:
| नहीं। | मद | पैरामीटर | REMARK |
| 1 | व्यास लोड हो रहा है | 1400 मिमी | अंदर कवर व्यास 1600 मिमी |
| 2 | लोड हो रहा है ऊंचाई | 2700mm | |
| 3 | हीटिंग कवर का अधिकतम तापमान | 850 ℃ | समायोजित कर सकते हैं |
| 4 | अंदर काम कर रहे तापमान | 200-750 ℃ | समायोजित कर सकते हैं |
| 5 | भार क्षमता | 24t | 700 मिमी के लिए 3 कॉयल |
| 6 | हाइग्रोमेट्रिक घाटा | ≤ ± 5 ℃ | |
| 7 | गर्म शक्ति | 380kw + 10% | |
| 8 | फर्नेस बाहरी दीवार का तापमान | ≤35 ℃ | |
| 9 | अंदर का दबाव | 5kpa | |
| 10 | परम शून्य | 1 × 103pa | |
| 1 1 | हीटिंग फैन पावर | 37kw | 10-60Hz |
| 12 | हीटिंग प्रशंसक घूर्णन गति | अधिकतम 1800rpm | समायोजित कर सकते हैं |
| 13 | फैन ब्लेड व्यास | 850mm | |
| 14 | ताप की गति | अधिकतम 120 ℃ / घंटा | |
| 15 | इनपुट हवा | 46000m3 / एच | |
| 16 | हवा का दबाव | 2100Pa | |
| 17 | शोर | ≤85DB | |
| 18 | शीतलन प्रशंसक शक्ति | 1.5kw × 3 | |
| 19 | शीतलन प्रशंसक ब्लेड व्यास | 500 मिमी | |
| 20 | सामान उठाने की ऊंचाई | ≥9.6m | |
| 21 | क्रेन लोड हो रहा है | ≥10T |
5. उत्पादन लाइन का विवरण:

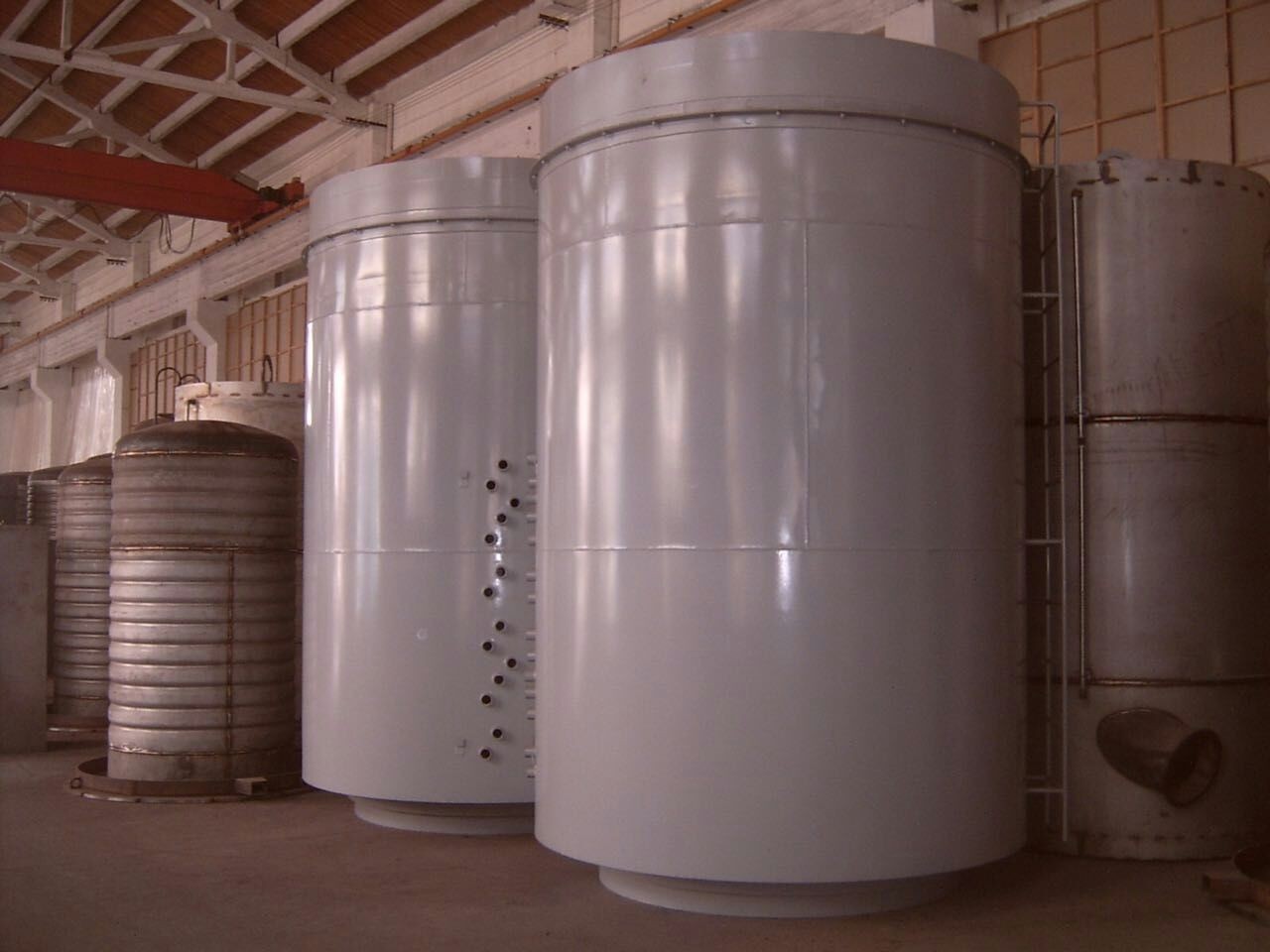

(1) हीटिंग कवर:
हीटिंग कवर को Q235A प्लेट और स्टील प्रोफाइल, mm = 5 मिमी से बनाया गया है। हेटिंग यूनिट Ni80Cr20 स्ट्रिप है। बाहरी दीवार का तापमान 35 ℃ से अधिक नहीं है।

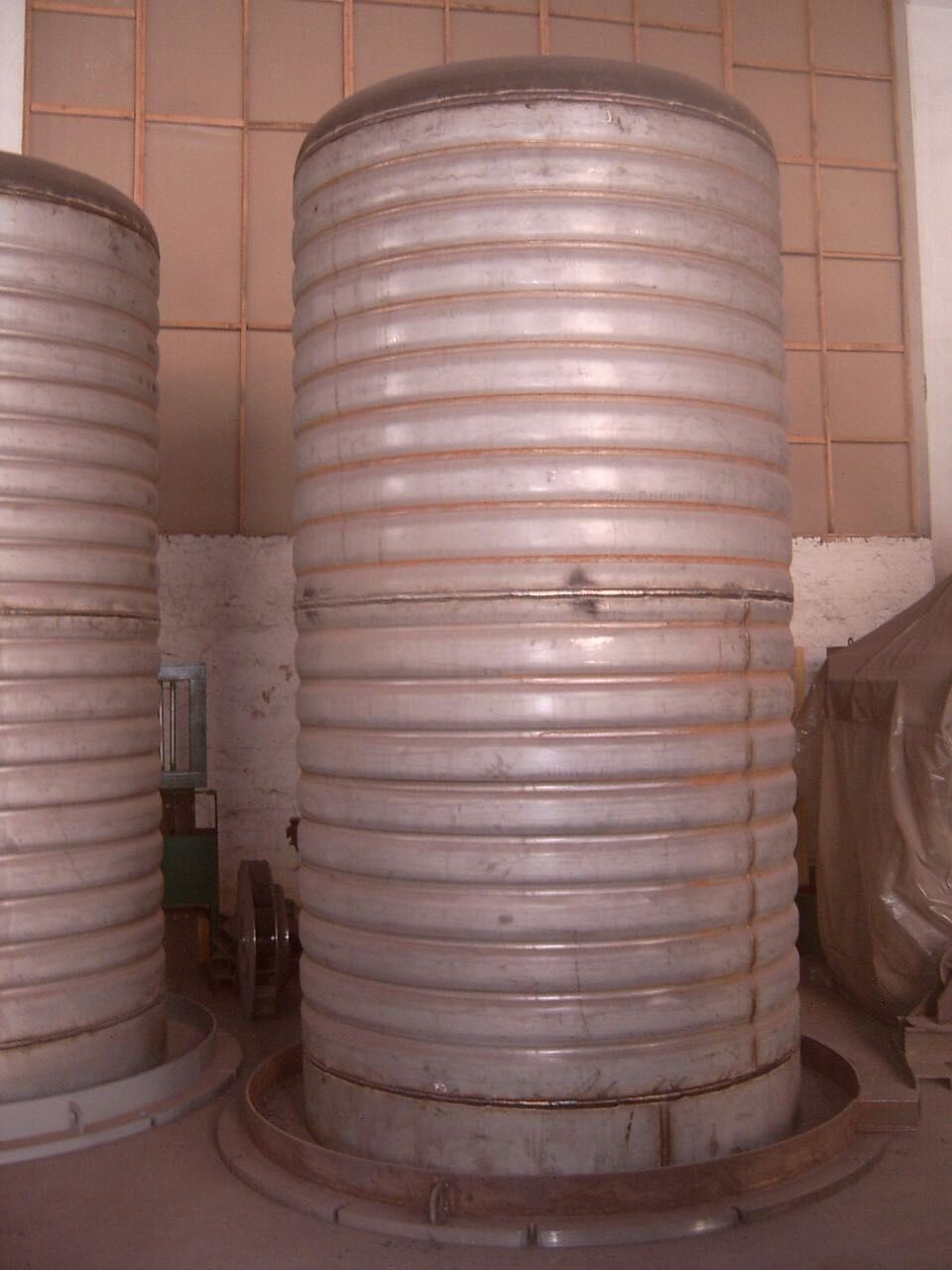

(2) अंदर कवर:
उच्च गुणवत्ता SUS321 (1Cr18Ni9T) द्वारा निर्मित किया गया है। cover high = 6mm
(3) फर्नेस बेस:
भट्ठी के आधार का लोडिंग वजन 35T है, लोडिंग कॉइल का वजन 24T है, मार्गदर्शक प्लेट और मार्गदर्शक ब्लेड स्टेनलेस स्टील 321 द्वारा बनाया गया है। हवा की जकड़न सुनिश्चित करने के लिए आधार और अंदरूनी आवरण के बीच 40 मिमी सिलिकॉन रबर है।
