2 स्ट्रैंड ब्रास स्ट्रिप कास्टिंग मशीन क्षैतिज सतत 0.10 मिमी सहिष्णुता
Ⅰ। विशेष विवरण:
1. कास्टिंग विनिर्देशों के प्रकार
* पीतल

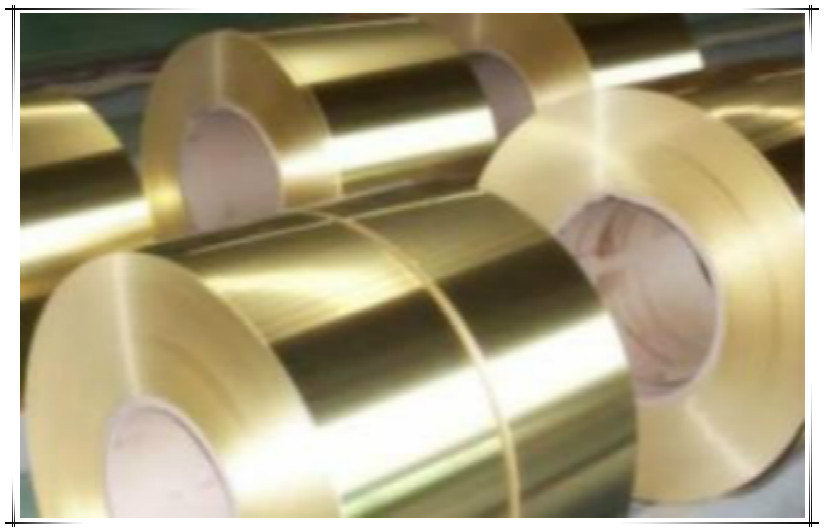

1.1 प्लेट-पट्टी बिल्ट (आयताकार आकार)
मोटाई सीमा * चौड़ाई सीमा (8--20) * (420--650) मिमी
कुंडल की आंतरिक व्यास की सीमा diameter (500--800) मिमी
मैक्स। कुंडल का बाहरी व्यास 001600 मिमी
मैक्स। कुंडल वजन 8000 KG
उत्पादन लाइनों की संख्या 1--3 लाइनें (अनुभाग स्थितियों के अनुसार तय की जानी है)
ⅱ.Process:
Ⅲ। उपकरण के प्रमुख तकनीकी पैरामीटर:
| 1.1 | कास्टिंग की गति: | |
| कर्षण गति | 0-64 मिमी / एस (स्थिर समायोज्य) | |
| पीछे की गति | 0-64 मिमी / एस (स्थिर समायोज्य) | |
| इष्टतम लाइन गति पट्टी | 90-120mm / मिनट | |
| 1.2 | उपकरण की शक्ति : | |
संयोजन भट्ठी: प्रगलन होल्डिंग | 500kw 200kw | |
| ट्रैक्शन मशीन | 7.5Kw | |
| हाइड्रोलिक कतरनी तनाव | 80T | |
| 1.3 | कतरनी की मोटाई | 20 मिमी (अधिकतम) |
| 1.4 | सी तेल लगाने की मशीन पैरामीटर | |
| वजन का जमाव | 6000 किलोग्राम | |
| कॉइल के अंदर का व्यास | Φ500-800mm | |
| कुंडल का व्यास | 1600 मिमी | |
| 1.5 | मशीन शोर मूल्य | 85 डीबी से कम |
| 1.6 | मशीन ऑपरेशन लाइन की ऊंचाई | + 1000 मिमी |
| 1.7 | मशीन ड्राइव दिशा | राइट ड्राइव |
| 1.8 | पी roduction क्षमता | |
| 2 स्ट्रेन: 750-1200 किग्रा / घंटा | चौड़ाई: 470 मिमी मोटाई: 25 मिमी | |
| उपकरण विधानसभा मशीन शक्ति | 700kw | |
Ⅳ। मुख्य प्रक्रिया पैरामीटर
| 1 | उत्पादन | 750-1200Kg / घंटे |
| 2 | तापमान को नियंत्रित करने वाली सीमा | ≤1300 ℃ |
| 3 | थर्मल इन्सुलेशन भट्ठी का तापमान नियंत्रण परिशुद्धता | ± 5 ℃ |
| 4 | ऊर्ध्वाधर और क्षैतिज सहिष्णुता | क्षैतिज: + 0.10 मिमी कार्यक्षेत्र: ± 0.20mm |
| 5 | पुश और पुल समायोजन रेंज | पुश: 0-64 मिमी / सेकंड (0.1 मिमी (इलेक्ट्रोडलेस) खींचो: 0-64 मिमी / सेकंड: 0.1 मिमी (इलेक्ट्रोडलेस) |
| 6 | सिकल वक्र | 1.5 मिमी / मी |
| 7 | ड्रैगर समायोजन रेंज | खींचें: 0-64 मिमी / सेकंड / 0.1 मिमी (इलेक्ट्रोडलेस) बैकस्टॉपिंग: 0-64 मिमी / सेकंड 0- 0.1 मिमी (इलेक्ट्रोडलेस) |
| 8 | अधिकतम लाइन गति खींचें | 120 मिमी / मिनट |
| 9 | Coiling समायोजन रेंज | कॉइल के अंदर व्यास -500-ameter800 मिमी कुंडल का बाहरी व्यास 001600 मिमी |
| 10 | अधिकतम coiling गति | 250 मिमी / मिनट |
| 1 1 | लोचदार समायोजन रेंज | 0.95-0.75 |
| 12 | कोइलिंग के टॉवर डग्री | ≤40m |
| 13 | यूनिट बिजली की खपत | 430kWh / टी |
Ⅴ। उपकरण भागों सूची:
| नहीं। | उपकरण का नाम और युक्ति। | इकाई | मात्रा |
| 1 | मशीन के पुर्ज़े | ||
| 1.1 | संयुक्त भट्ठी को पिघलना और पकड़ना | सेट | 1 |
| 1.2 | ढालना | सेट | 2 |
| 1.3 | घसीटनेवाला | सेट | 1 |
| 1.4 | हाइड्रोलिक कटर | सेट | 1 |
| 1.5 | कोइलिंग मशीन | सेट | 2 |
| 2 | हाइड्रॉलिक सिस्टम | ||
| 2.1 | कंबाइंड फर्नेस टिटिंग हाइड्रोलिक स्टेशन | सेट | 1 |
| 2.2 | हाइड्रोलिक कटर हाइड्रोलिक स्टेशन | सेट | 1 |
| 2.3 | खींचने और मशीन हाइड्रोलिक स्टेशन coiling | सेट | 1 |
| 3 | विद्युत नियंत्रण प्रणाली | ||
| 3.1 | बिजली आवृत्ति बिजली भट्ठी नियंत्रण प्रणाली | सेट | 2 |
| 3.2 | स्वचालित नियंत्रण प्रणाली | सेट | 1 |
| 4 | उपकरण के साथ तकनीकी दस्तावेज | सेट | 2 |
| 4.1 | उपकरण स्थापना आरेख | फ़ाइल | 1 |
| 4.2 | उपकरण विनिर्देश | फ़ाइल | 1 |
| 4.3 | इलेक्ट्रिक कंट्रोल सिस्टम का सिद्धांत | फ़ाइल | 1 |
| 4.4 | नियंत्रण कैबिनेट लेआउट | फ़ाइल | 1 |
| 4.5 | मुख्य बिजली के उपकरणों के लिए उत्पाद विनिर्देश | फ़ाइल | 1 |
| 4.6 | हाइड्रोलिक सिस्टम आरेख | फ़ाइल | 1 |
| 4.7 | पीएलसी कार्यक्रम | फ़ाइल | 1 |
