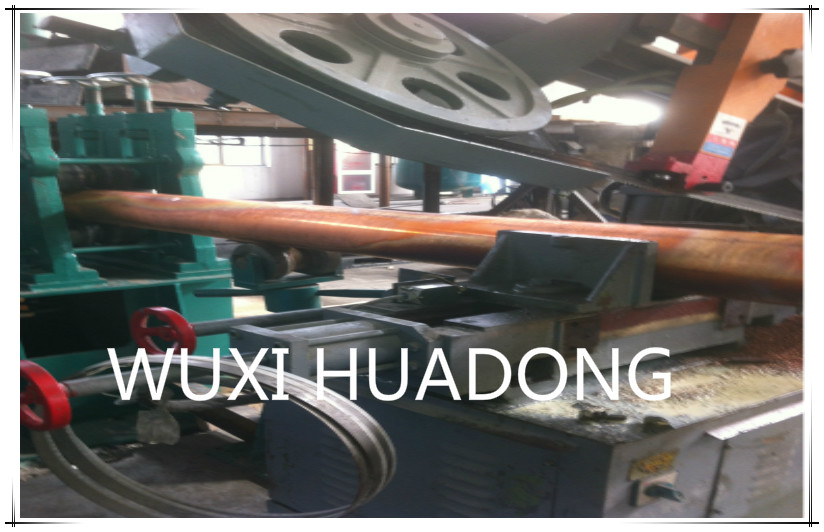

100 मिमी लाल तांबे के पाइप के लिए क्षैतिज कॉपर सतत कास्टिंग मशीन
Ⅰ। विशेष विवरण:
1. कास्टिंग विनिर्देशों के प्रकार
* लाल तांबा, ऑक्सीजन रहित तांबा
1.1 पाइप
ए। बाहरी व्यास की सीमा of (28--300) मिमी
ख। दीवार की मोटाई 4--80 मिमी
सी। उत्पादन लाइनों की संख्या
1-- 8 लाइनें (अनुभाग स्थितियों के अनुसार)
ⅱ.Process:
उत्पादन लाइन के मुख्य उपकरण
पिघलने वाली भट्टी, भट्ठी को पकड़ना, ढालना, माइक्रो-ट्रैवल रिवर्सलेबल कास्टिंग मशीन, बाल काटना मशीनों को सिंक्रनाइज़ करना * 2, घुमावदार मशीनें * 3, हाइड्रोलिक यूनिट, कूलिंग यूनिट और इलेक्ट्रोमैकेनिकल कंट्रोल यूनिट आदि।
* 2.1 शुद्ध धातु या विशेष आवश्यकताओं की ढलाई के लिए, उपसतह चैनल-प्रकार गलाने-धारण संयोजन भट्ठी या नियंत्रणीय चैनल-प्रकार गलाने-धारण संयोजन भट्ठी को अपनाया जा सकता है;
* २.२ गोल-आकार, ट्यूबलर-आकार और विशेष-आकार के बिलेट्स के उत्पादन के लिए, कट-टू-लेंथ सिंकिंग मशीन को अपनाया जा सकता है;
* 2.3 राउंड-शेप्ड, ट्यूबलर-शेप्ड और स्पेशल-शेप्ड बिलेट्स बनाने के लिए, बिल्ट्स प्राप्त करने और स्टोर करने के लिए मैटेरियल स्टॉक प्लेटफॉर्म को अपनाया जा सकता है।
Ⅲ। रॉड-वायर के लिए क्षैतिज सतत कास्टिंग उत्पादन लाइन के उपकरण घटक सूची
| नहीं। | उपकरण का नाम और युक्ति। | इकाई | मात्रा | टिप्पणियों |
| 1 | ||||
| 2 | पिघलती भट्टी | सेट | 1 | जिसमें मेल्टिंग ग्रूव, कॉइल, वियर जैकेट और आयरन कोर शामिल हैं। |
| 3 | ढलान | सेट | 2 | एक इन-उपयोग और एक स्टैंडबाय |
| 4 | भट्टी धारण करना | सेट | 1 | जिसमें मेल्टिंग ग्रूव, कॉइल, वॉटर जैकेट, आयरन कोर, वर्टिकल टेम्परेचर मेजरमेंट डिवाइस (विशेष रूप से निर्मित), थर्मोकपल (प्लैटिनम और रोडियम युक्त) और प्रोटेक्शन ट्यूब शामिल हैं। |
| 5 | पिघला हुआ स्टील भंडारण करछुल और ढलान | सेट | 1 | भट्ठी को पकड़ने में सिंटरिंग के बाद मोल्ड में सामग्री को स्थानांतरित करने के लिए। |
| 6 | मोल्ड प्रणाली (system30-200) | सेट | 2 | जिसमें ग्रेफाइट मोल्ड शामिल है |
| 7 | ड्रैगर (5KW) | सेट | 1 | |
| 8 | सिंक्रनाइज़ ऑटो-ट्रैकिंग आरा मशीन | सेट | 1 | |
| 9 | सामग्री स्टॉक मंच | सेट | 1 | चेन ड्राइव, 5M की लंबाई |
| 10 | हेडर टैंक | सेट | 1 | |
| 1 1 | ट्रैक्शन कैरियर रोलर | सेट | 1 | |
| 12 | ठंडा पानी वितरक | सेट | 1 | जिसमें ट्रांसफार्मर के लिए ठंडा पानी, रिएक्टर, बिजली की भट्ठी का कॉइल, वॉटर जैकेट, वॉटर-कूलिंग केबल, और मोल्ड (प्राथमिक और माध्यमिक कूलिंग) शामिल हैं। |
| 13 | हाइड्रॉलिक सिस्टम | सेट | 2 | जिसमें हाइड्रोलिक स्टेशन और सिलेंडर शामिल हैं |
| 14 | इलेक्ट्रिक भट्ठी का इलेक्ट्रिक-कंट्रोल ऑपरेशन सिस्टम | सेट | 1 | भट्ठी और पिघलने की भट्ठी के लिए नियंत्रण कैबिनेट शामिल है (सीमेंस मुख्य विद्युत तत्वों के लिए चुना जाता है)। |
| 15 | प्रक्रिया नियंत्रण ऑपरेशन प्रणाली | सेट | 1 | इमदादी मोटर और प्रक्रिया के नियंत्रण के लिए, ऑटो-ट्रैकिंग सीडिंग मशीन, और सामग्री स्टॉक प्लेटफ़ॉर्म का नियंत्रण। |
