कॉपर मैग्नीशियम स्ट्रिप अपवर्ती सतत कास्टिंग मशीन 2.5T रेटेड क्षमता
1set
MOQ
negotiation
कीमत

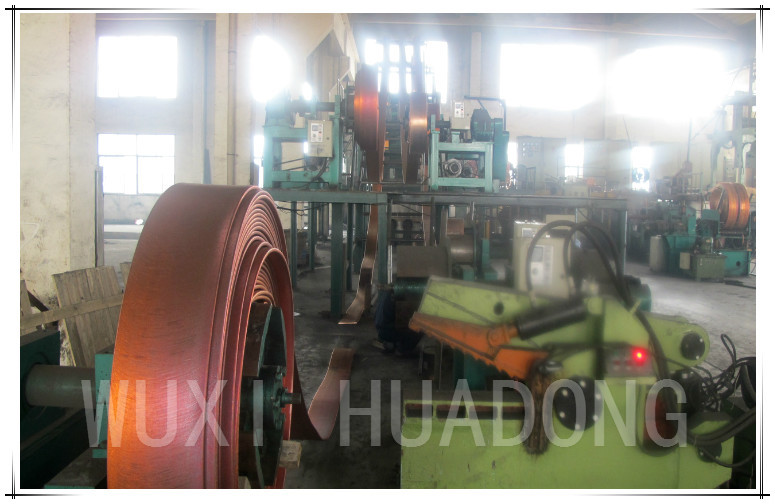

Copper Magnesium Strip Upward Continuous Casting Machine 2.5T Rated Capacity
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Jingjie
मॉडल संख्या: GVT
हाई लाइट:

सतत कास्टिंग उपकरण

,

सतत कास्टिंग संयंत्र

भुगतान & नौवहन नियमों
पैकेजिंग विवरण: लकड़ी के मामले या प्लास्टिक की फिल्म में पैक किया गया
प्रसव के समय: 20-30 कार्यकारी दिनों बाद आपका भुगतान प्राप्त
भुगतान शर्तें: टी/टी या L/C
आपूर्ति की क्षमता: 10Sets प्रति माह
निर्दिष्टीकरण
उत्पाद सामग्री: तांबा मैग्नीशियम मिश्र धातु
उत्पाद: स्ट्रिप
उत्पाद व्यास: width450mm × thickness14mm × 2strands
प्रकार: ऊपर की ओर
लंबाई: अनुकूलित
पिघलने वाले फर्नेस प्रकार: दो जुड़े आवृत्ति कोर प्रेरण भट्ठी
उत्पाद विवरण

कॉपर मैग्नीशियम स्ट्रिप अपवर्ड कंटीन्यूअस कास्टिंग मशीन 2.5T रेटेड क्षमता


उत्पादन लाइन के तकनीकी पैरामीटर


1, उत्पादन लाइन प्रक्रिया
खिला, गलाने, स्थिर, थर्मल इन्सुलेशन, क्रिस्टलीकरण, कर्षण, धड़कन, काटने और काटने का कार्य


2, उत्पादन लाइन उपकरण
दो संयुक्त आवृत्ति कोरेड इंडक्शन फर्नेस 1सेट

मिश्र धातु तांबा लीड मोल्ड 2सेट

चार कॉलम सर्वो ड्राइव लीड मशीन 1सेट

एक कोर रील 2 सेट के साथ कॉइलर


3, उत्पादन लाइन उपकरणों के मुख्य तकनीकी मानकों
3.1 दो जुड़े आवृत्ति कोर प्रेरण भट्ठी
बिजली की भट्ठी: 120KW होल्डिंग + 210KW पिघलने
3.1.1 विभाग को पिघलने के मुख्य तकनीकी मापदंड
(1) रेटेड पावर: 210KW;
(2) रेटेड वोल्टेज: 380 वी;
(3) आवृत्ति: 50 हर्ट्ज;
(4) पिघलने की दर: 750 किग्रा / एच (+ +);
(5) रेटेड क्षमता: 2.5 टी;
(6) बिजली की खपत: 280kwh / t से कम;
(7) पावर फैक्टर: 0.95-1 (क्षतिपूर्ति के बाद);
(8) भट्ठी का अधिकतम तापमान: 1350।
3.1.2 होल्डिंग विभाग के मुख्य तकनीकी पैरामीटर
(1) रेटेड पावर: 120KW;
(2) रेटेड वोल्टेज: 380 वी;
(3) आवृत्ति: 50 हर्ट्ज;
(4) रेटेड क्षमता: 3.5 टी;
(5) पावर फैक्टर: 0.95-1 (क्षतिपूर्ति के बाद);
(6) भट्ठी का अधिकतम तापमान: 1350।
3.2 तांबे मिश्र धातु सीसा मोल्ड
लीड कास्ट विनिर्देश: चौड़ी 450 मिमी * मोटाई 14 मिमी * 2
३.३ चार कॉलम सर्वो ड्राइव मशीन
(1) सर्वो मोटर शक्ति: 4.4KW;
(2) लीड कास्टिंग गति: 50-150 मिमी / मिनट
(3) लीड कास्टिंग विधि: लीड - स्टॉप - लीड - स्टॉप - विदड्राल - स्टॉप - लीड दो प्रकार की प्रक्रिया पैरामीटर ऑनलाइन समायोज्य;
(4) आउटपुट: 10t से अधिक;
एक कोर रील के साथ 3.4 कॉइलर
(1) रोल सामग्री की मोटाई: 15 मिमी अधिकतम;
(2) रोल चौड़ाई: 450 मिमी;
(3) कर्ल व्यास: 500 मिमी का व्यास;
(4) कर्ल वजन: 8t अधिकतम;
(5): 2100 मिमी कर्ल व्यास के साथ अधिकतम;
(6) मोटर शक्ति: 3kw;
(7) गति reducer अनुपात: 1003।


4, उत्पादन लाइन उपकरण की मुख्य संरचना
4.1 दो संयुक्त आवृत्ति कोरेड इंडक्शन भट्टी
विद्युत भट्ठी मुख्य रूप से एक भट्ठी आवरण, एक भट्ठी खोल, एक प्रेरण शरीर, एक समर्थन, एक विद्युत नियंत्रण प्रणाली, एक तापमान मापने की प्रणाली और उपकरणों की एक शीतलन प्रणाली से बना है।
भट्ठी खोल और ऊपरी भट्ठी शरीर के नीचे ब्रैकेट को Q235 स्टील प्लेट और स्टील प्लेट के साथ वेल्डेड किया जाता है, और गलाने वाले प्रेरण शरीर के निचले हिस्से और गर्मी इन्सुलेशन इंडक्शन बॉडी को एक निकला हुआ किनारा के माध्यम से ऊपरी भट्ठी शरीर के साथ जोड़ा जाता है। पिघलने वाली नाली लाल तांबे की ढलाई से बनी है; जापान Z10 सिलिकॉन स्टील के टुकड़े के साथ कोर में लोड; डबल ग्लास रिबन लिपटे आयताकार तांबे घुमावदार और अच्छा इन्सुलेशन, मजबूत शीतलन प्रभाव के साथ कुंडल; पानी ठंडा जैकेट स्टेनलेस स्टील प्लेट 1Cr18ni9Ti मोटाई 3 मिमी से बना है, यह उच्च शक्ति, कंपन चुंबकीय प्रभाव अच्छा है। भट्ठी कक्ष तीन गुहाओं में विभाजित है, पिघलने कक्ष, मध्यवर्ती अत्यधिक गुहा, थर्मल इन्सुलेशन गुहा। सामग्री समारोह के पिघलने कक्ष; अत्यधिक गुहा मुख्य रूप से स्थिर तांबे का पानी है, जो थर्मल इन्सुलेशन पर भट्ठी के तापमान के भट्ठी सामग्री तापमान में उतार-चढ़ाव को कम करता है, गर्मी संरक्षण गुहा मुख्य रूप से कर्षण पट्टी को स्थिर पिघला हुआ तांबा और स्थिर तापमान प्रदान करता है।
दो संयुक्त आवृत्ति कोरेड इंडक्शन भट्ठी नियंत्रण प्रणाली, पिघलने और इन्सुलेशन विभाग में दबाव को समायोजित करने के लिए चरण स्व युग्मन वोल्टेज विनियमन ट्रांसफार्मर का उपयोग किया जाता है, 380V, 340v, 300V, 270V, 240V, 210V, 210V, 180V, 150V, 120V, 90V वोल्टेज के समायोज्य दबाव प्रोफ़ाइल। (लाइन)। पिघलने, थर्मल इन्सुलेशन भट्ठी तापमान नियंत्रण मैनुअल और स्वचालित रूपांतरण स्विच से लैस हैं, जब स्विच एक ट्रांसफार्मर के आउटपुट वोल्टेज को विनियमित करने के लिए वोल्टेज नॉब के कृत्रिम विनियमन में होता है, ताकि बिजली भट्ठी के बिजली उत्पादन को नियंत्रित किया जा सके; जब ट्रांसफॉर्मर दबाव के आउटपुट वोल्टेज को समायोजित करने के लिए कृत्रिम बुद्धिमान तापमान नियंत्रक द्वारा स्वचालित नियंत्रण प्रणाली में स्विच की व्यवस्था की जाती है। एक स्वचालित तापमान नियंत्रण प्रणाली को गलाने वाले हिस्से के गर्मी इन्सुलेट भाग में व्यवस्थित किया जाता है। थर्मोकपल एक क्षैतिज सम्मिलित प्रकार है, और गर्मी इन्सुलेट भाग एक डालने का प्रकार है।
4.2 तांबे मिश्र धातु सीसा मोल्ड
मोल्ड एक शीतलन और दो शीतलन से बना है। शीतलन जैकेट गर्मी प्रतिरोधी स्टील से बना है, और अन्य भागों कोल्ड रोल्ड स्टील शीट से बना है। मोल्ड दिशात्मक प्रवाह में ठंडा पानी पर मोल्ड में पानी के खांचे के साथ, ताकि शीतलन की एकरूपता सुनिश्चित हो सके।
शीतलन जल वितरण प्रणाली विशेष रूप से मोल्ड के शीतलन के लिए डिज़ाइन की गई है। प्रणाली को एक पानी के इनलेट प्रवाह मीटर और एक पानी के आउटलेट थर्मामीटर के साथ प्रदान किया जाता है, जो उपयोगकर्ता के लिए पानी की व्यवस्था की निगरानी और समायोजित करने के लिए सुविधाजनक है। क्रिस्टलाइजर की पानी की आपूर्ति की स्थिरता सुनिश्चित करने के लिए, क्रिस्टलीय पानी के तापमान नियंत्रण प्रणाली के अलावा प्लेट कंडेनसर बुद्धिमान इलेक्ट्रिक नियंत्रण वाल्व, एक तापमान नियंत्रक से बना होता है, जब मोल्ड के पानी के तापमान में बदलाव होता है, तापमान में बदलाव होता है। इंटेलिजेंट इलेक्ट्रिक कंट्रोल वाल्व को सिग्नल ट्रांसफर, सिस्टम इंटेलिजेंट इलेक्ट्रिक कंट्रोल वाल्व, इंटेलिजेंट इलेक्ट्रिक कंट्रोल वॉल्व को सिग्नल देता है, दिए गए सिग्नल के अनुसार, ऑटोमैटिक कंट्रोल पानी के फ्लो के आकार, प्लेट कंडेनसर कूलिंग इंटेंसिटी ऑफ ऑटोमैटिक एडजस्टमेंट, मोल्ड के पानी के तापमान की स्थिरता सुनिश्चित करने के लिए।
4.3 चार कॉलम सर्वो ड्राइव लीड मशीन
ऊपरी गाइड मशीन चार ईमानदार पदों, एक ऊपरी और एक निचली चलती पेंच की छड़, एक सर्वो शक्ति भाग, एक बिजली पारेषण भाग, एक दबाने कर्षण रोलर भाग और एक प्रक्रिया संचालन प्रणाली से बना है।
चार पोस्ट ब्रैकेट एक खोखले वर्ग पाइप वेल्डिंग से बना है, ऊपर और नीचे चलती तार रॉड भाग मोटर, वर्म गियर और वर्म गियर रिड्यूसर द्वारा है, चेन और वायर रॉड एक पावर ट्रांसमिशन सिस्टम से बना है।
जब तांबे के जल स्तर की ट्रैकिंग डिटेक्शन सिस्टम के माध्यम से होल्डिंग फर्नेस कॉपर वाटर लेवल में बदलाव होता है, तो मोबाइल पर आने वाले निर्देशों के अनुसार मोटर, मोटर को निर्देश के ऑटोमैटिक कंट्रोल सिस्टम को सिग्नल पहुंचाता है और कॉपर वाटर लेवल में भी बदलाव होता है। लिक्विड लेवल ट्रैकिंग सिस्टम अलार्म को फीड करने के लिए सिग्नल संचारित करेगा, अलार्म अलार्म, यह सुझाव देता है कि ऑपरेटर फीडिंग।
कर्षण मशीन का कर्षण एक इमदादी मोटर, एक गति reducer, एक गियर प्रणाली, एक संचरण शाफ्ट, एक कर्षण रोलर और एक दबाव रोलर से बना है।
प्रक्रिया संचालन प्रणाली में मुख्य रूप से ऑपरेटिंग प्लेटफ़ॉर्म, सर्वो प्रणाली, 10.5 इंच रंग मैन-मशीन इंटरफ़ेस, संपर्ककर्ता और एक बटन होता है, जिसे पीएलसी और मैन-मशीन इंटरफ़ेस द्वारा नियंत्रित किया जाता है, इंटरफ़ेस गति प्रदर्शित कर सकता है,

4.4 रील एक कोर रील के साथ
एक फ्रेम, एक बिजली पारेषण प्रणाली और एक तार एकत्रित प्लेट से बना। फ़्रेम को स्टील I- बीम द्वारा वेल्डेड किया जाता है और ड्राइव में एक मोटर, एक स्पीड रिड्यूसर, एक ट्रांसमिशन शाफ्ट रचना होती है; मोटर की गति को नियंत्रित करने के लिए मोटर आवृत्ति परिवर्तन के लिए आवृत्ति न्यूनाधिक द्वारा गति।
टेक-अप डिस्क में डिस्क बॉडी और सूजन तंत्र शामिल होता है। जब पट्टी रोल, संकुचन के विस्तार तंत्र द्वारा बाहर निकलेगी।

5. उत्पादन लाइन की आपूर्ति की गुंजाइश

नहीं। नाम मात्रा
1 750 किग्रा / 500 किग्रा इलेक्ट्रिकल कैबिनेट प्रत्येक 1 सेट
2 ऊपर की ओर स्वचालित नियंत्रण कैबिनेट एक सेट
3 चार कॉलम सर्वो ड्राइव मशीन एक सेट
4 बेलन 2pcs
5 रोलर ट्यूब 12pcs
6

750 किग्रा / 500 किग्रा आयरन कोर

प्रत्येक 1 सेट
7 750 किग्रा / 500 किग्रा पानी जैकेट प्रत्येक 1 सेट
8 750 किग्रा / 500 किग्रा कुंडल प्रत्येक 1 सेट
9 750 किग्रा / 500 किग्रा कॉपर चैनल प्रत्येक 1 सेट
10 मिश्र धातु तांबा सीसा मोल्ड विधानसभा 2 सेट
1 1 ग्रेफाइट मोल्ड 4 पीस
12 एक कोर रील के साथ कॉइलर 2 सेट
13 दो जुड़े प्रेरण भट्ठी शरीर एक सेट
14 एस स्नातक थर्मोकपल 2pcs
15 थर्मोकपल सुरक्षात्मक आस्तीन 2pcs
16 सिलिकॉन कार्बाइड सुरक्षात्मक आस्तीन 4 पीस
17 ऊपर का मुखिया 2 सेट
18 त्वरित संपर्ककर्ता 10pcs
19 रेत क्वार्ट्ज 7tons
20 आग रोक ईंटें एक सेट
21 प्लेट-प्रकार कंडेनसर एक सेट
22 बुद्धिमान विद्युत नियंत्रण वाल्व एक सेट

6, तकनीकी जानकारी प्रदान करने के लिए उत्पादन लाइन
(1) नागरिक परिस्थितियों की उत्पादन लाइन;
(2) विद्युत नियंत्रण चार्ट;
(3) स्पेयर पार्ट्स ड्राइंग;
(4) निर्देश पुस्तिका;
