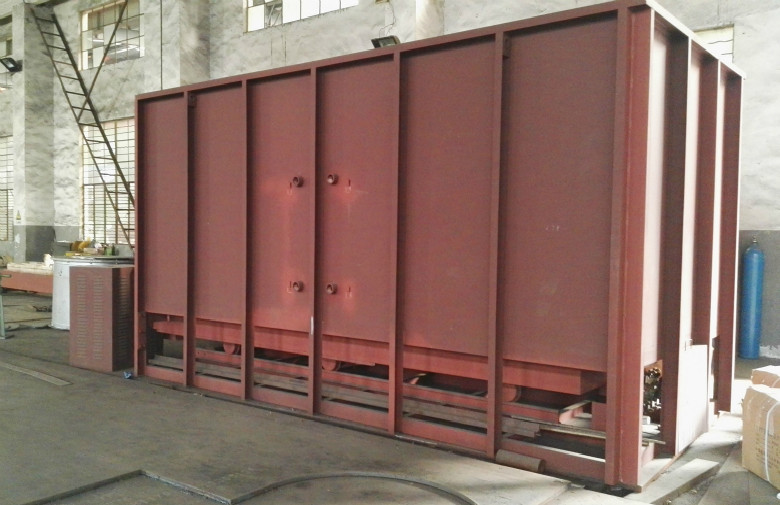

आरटी सीरीज हीट ट्रीटमेंट बोगी हेर्थ फर्नेस इंटेलिजेंट कंट्रोल सिस्टम
मुख्य तकनीकी पैरामीटर
| आदर्श | रेटेड शक्ति (किलोवाट) | रेटेड वोल्टेज (वी) | मैक्स। तापमान (℃) | काम कर रहे तापमान (℃) | फर्नेस हेर्थ आकार (L * डब्ल्यू * एच) (मिमी) | Max.loading क्षमता (किलोग्राम) | गरम करना तत्वों संबंध | कोई भार नही दिल की धड़कन समय (ज) | कोई भार नही शक्ति हानि | तापमान नियंत्रण शुद्धता |
| RT2-30-9 | 30 | 380 | 1000 | 650-950 | 950 * 500 * 450 | 500 | Y | ≤2.5 | ≤11 | ± 1 |
| RT2-65-9 | 65 | 380 | 1000 | 650-950 | 1200 * 600 * 450 | 1000 | Y | ≤2.5 | ≤11 | ± 1 |
| RT2-75-9 | 75 | 380 | 1000 | 650-950 | 1500 * 750 * 600 | 1500 | Y | ≤2.5 | ≤18 | ± 1 |
| RT2-90-9 | 90 | 380 | 1000 | 650-950 | 1600 * 800 * 600 | 2000 | Y | ≤2.5 | ≤19 | ± 1 |
| RT2-105-9 | 105 | 380 | 1000 | 650-950 | 1800 * 900 * 650 | 3000 | Y | ≤2.5 | ≤27 | ± 1 |
| RT2-150-9 | 150 | 380 | 1000 | 650-950 | 2000 * 1000 * 700 | 4500 | Y | ≤3 | ≤32 | ± 1 |
| RT2-180-9 | 180 | 380 | 1000 | 650-950 | 2100 * 1050 * 750 | 5000 | Y | ≤3 | ≤39 | ± 1 |
| RT2-220-9 | 220 | 380 | 1000 | 650-950 | 2400 * 1050 * 800 | 7000 | Y | ≤3.5 | ≤50 | ± 1 |
| RT2-250-9 | 250 | 380 | 1000 | 650-950 | 2500 * 1300 * 900 | 8000 | Y | ≤4 | ≤60 | ± 1 |
| RT2-270-9 | 270 | 380 | 1000 | 650-950 | 3000 * 1500 * 1000 | 9000 | Y | ≤4 | ≤65 | ± 1 |
| RT2-280-9 | 280 | 380 | 1000 | 650-950 | 2800 * 1500 * 1200 | 10000 | Y | ≤4 | ≤67 | ± 1 |
| RT2-300-9 | 300 | 380 | 1000 | 650-950 | 3000 * 1500 * 1200 | 11000 | Y | ≤4 | ≤70 | ± 1 |
टिप्पणियों: विभिन्न भट्ठी आकार को उपयोगकर्ता की जरूरतों के रूप में डिजाइन और निर्मित किया जा सकता है।
संक्षिप्त करें
आरटी श्रृंखला बोगी-हीर्थ गर्मी उपचार भट्ठी राष्ट्रीय मानक ऊर्जा की बचत गर्मी उपचार भट्ठी है, निम्नलिखित गर्मी उपचार प्रक्रियाओं का उपयोग करके: क्वेंचिंग, tempering, normalizing और अन्य गर्मी उपचार। इस श्रृंखला भट्ठी को बड़े और छोटे बोगी हेर्थ प्रतिरोध भट्ठी में विभाजित किया जा सकता है।
संरचना
आरटी श्रृंखला बोगी-हीर्थ गर्मी उपचार भट्टी में फर्नेस खोल, फर्नेस लाइनिंग, फर्नेस दरवाजा, दरवाजा उठाने वाला उपकरण, हीटिंग तत्व, बोगी और ड्राइविंग तंत्र, सीलिंग तंत्र, बुद्धिमान विद्युत नियंत्रण प्रणाली इत्यादि शामिल हैं।
निवेदन स्थान
आरटी श्रृंखला बोगी-हीर्थ गर्मी उपचार भट्ठी का उपयोग निम्नलिखित धातु यांत्रिक भागों के लिए किया जाता है:
| 1 | बड़े और मध्यम आकार के उच्च क्रोम; |
| 2 | उच्च मैंगनीज स्टील कास्टिंग, ग्रे आयरन कास्टिंग, नोडुलर कास्ट आयरन, रोलर; |
| 3 | स्टील बॉल; |
| 4 | कोल्हू के हथौड़ा; |
| 5 | पहनने वाले प्रतिरोधी लाइनर; |
| 6 | दबाव पोत; |
| 7 | स्लीविंग असर; |
| 8 | बड़ा अक्षीय; |
| 9 | मोल्ड सामग्री। |
लाभ
1. बड़ी लोडिंग क्षमता, मजबूत गर्मी उपचार क्षमता, उच्च दक्षता और कम संचालन लागत;
2. ईंट फर्नेस कक्ष की तुलना में फर्नेस लाइनिंग पूरी फाइबर संरचना से बना है, प्रभावी ढंग से गर्मी संरक्षण के प्रदर्शन में सुधार करता है।
3. छोटे और मध्यम आकार के भट्ठी के लिए, बुनियादी आधार की स्थापना की आवश्यकता नहीं है, रेल का एकीकरण, स्तर के स्तर पर उपयोग किया जा सकता है।
4. तापमान-समानता में सुधार के लिए बड़े-बड़े इलेक्ट्रिक फर्नेस कई जिला हीटिंग को गोद लेते हैं, हीटिंग तत्वों को फर्नेस दरवाजे, बैकवॉल और बोगी, उच्च शक्ति इलेक्ट्रिक फर्नेस, क्रमशः बहु स्वचालित तापमान नियंत्रण कैबिनेट से लैस करने के लिए स्थापित किया जाता है। जिला हीटिंग स्वचालित तापमान नियंत्रण;
5. फर्नेस दरवाजा और बोगी का संचालन पूरी तरह से स्वचालित नियंत्रण है। प्रत्येक इलेक्ट्रिक बॉक्स उपकरण के कई टुकड़ों और स्वचालित पर्यवेक्षक से लैस है जो भट्ठी तापमान, स्वत: रिकॉर्डिंग, तापमान स्वचालित पावर-ऑफ सुरक्षा आदि पर नियंत्रण प्रदान कर सकता है।
