कॉपर रॉड D17mm-D30 ऊपर की ओर निरंतर कास्टिंग मशीन की निरंतर 10000MT
यह ऊपर की ओर निरंतर कास्टिंग लाइन मुख्य रूप से उज्ज्वल ऑक्सीजन मुक्त तांबा रॉड, फ्लैट कॉपर बार और तांबे की पट्टी के उत्पादन के लिए उपयोग की जाती है।
मशीन के मुख्य तकनीकी पैरामीटर
क) वार्षिक उत्पादन क्षमता: लगभग 10000 टन (जब कैथोड तांबे की प्लेट का उपयोग करके पूर्ण लोड के तहत तांबे की छड़ का उत्पादन किया जाता है)
बी) फर्नेस संरचना: तीन-संयुक्त भट्ठी 210KW + 210KW + 210KW
सी) कास्टिंग रॉड संख्या: 20 छड़
डी) कास्टिंग रॉड व्यास: mm8 मिमी
ई) अपचिंग गति: 0 ~ 2400 मिमी / मिनट
च) वार्षिक काम के घंटे: 8000 घंटे
छ) तरल स्तर पर नज़र रखने की सटीकता:। 2 मिमी
एच) टेक-अप विनिर्देश: mm700 मिमी × mm1500 मिमी
i) कोइलिंग फॉर्म: वक्रता स्वचालित समायोजन
j) कॉपर पिघलने की दर: 1500 किग्रा / घंटा से ऊपर
k) प्रति टन तांबे की छड़ की बिजली की खपत : ~ 400KWH (जब कैथोड तांबे की टोकरी का उपयोग करके पूर्ण लोड के तहत तांबे की छड़ का उत्पादन किया जाता है)
उपकरण संरचना
इलेक्ट्रोलाइटिक कॉपर प्लेट (कैथोड कॉपर / 99.9% कॉपर स्क्रैप) - चार्जिंग डिवाइस (मेल कर सकते हैं) - भट्ठी प्रणाली (पिघलने वाली भट्ठी - संक्रमण गोदाम - होल्डिंग भट्ठी) - निरंतर कास्टिंग मशीन क्रिस्टलीकरण मोल्डिंग) - ड्रैगर - स्पीड डिवाइस - स्वचालित घुमावदार मशीन - बिक्री या गहरी प्रसंस्करण के लिए
फ्लो चार्ट
इलेक्ट्रोलाइटिक कॉपर प्लेट (99.9% कॉपर स्क्रैप) चार्जिंग डिवाइस (उपयोगकर्ता की जरूरतों के अनुसार) के माध्यम से पिघलने वाली भट्टियों में शामिल हो जाती है,
(यदि कच्चा माल 1 # लाल तांबा नहीं है, तो हमारी कंपनी तांबे की अशुद्धता को दूर करने के लिए भट्टियों को पिघलने से पहले पुन: भट्ठी को डिजाइन और स्थापित कर सकती है)।
तांबे की प्लेट को W- प्रकार के प्रारंभकर्ता के माध्यम से तरल में, फिर संक्रमण भण्डार से पकड़कर भट्टी तक आसानी से प्रवाहित किया जाता है, और फिर चारकोल से ढकी सतह के माध्यम से स्थिर कमी की प्रक्रिया में होता है, अंत में कास्ट कॉपर रॉड द्वारा तेजी से क्रिस्टलीकृत किया जाता है एक ही समय में ऊपर की ओर तांबे की छड़ प्रक्रिया द्वारा अपस्ट्रीम प्लांट के क्रिस्टलीज़र , दो ट्रैक्शन रोलर के माध्यम से तांबे की छड़ को ऊपर की ओर एक दूसरे से जोड़ा जाता है । ढलाई मशीन के माध्यम से कच्चा तांबा रॉड , और घरघराहट, गति समायोजन गियर, फिर स्वचालित घुमावदार मशीन से तांबे की छड़ी को हवा देने के लिए।
के लिए मुख्य प्रौद्योगिकी पैरामीटर
कॉपर रॉड D17mm-D30 ऊपर की ओर निरंतर कास्टिंग मशीन की निरंतर 10000MT
वार्षिक 2000MT D17mm-30 मिमी |
मॉडल: HDSYUCM-2000 |
वार्षिक क्षमता: 2000mt |
भट्ठी की संरचना: 300type दो-शरीर भट्ठी (1. लोहे भट्ठी 2. होल्डिंग भट्ठी) |
कास्टिंग किस्में: 4 |
कास्टिंग रॉड व्यास: 17 मिमी- 30 मिमी |
कास्टिंग गति: 0 speedlOOOmnVmin |
वार्षिक कार्य समय: 7920h |
लिक्विडट्रैकिंग परिशुद्धता: mm 2 मिमी |
टेक-अप कुंडल मानक; <p700mrrp << p15CI0mnv <800 मिमी |
कॉपर पिघलने का वेग: 260 किग्रा / घंटा |
कॉपर पिघलने की बिजली की खपत: <350kwh / lon |
टेक-अप फॉर्म: स्वचालित समायोजन |
टेक-अप प्लेट संचालित दृष्टिकोण: तांबे की छड़, मैनुअल समायोजन द्वारा धक्का दिया |
विद्युत लहरा द्वारा खिलाया इलेक्ट्रोलाइटिक कॉपर कैथोड का मेथोक्टेवोल टुकड़ा खिला |
ऊपर की ओर संचालित दृष्टिकोण: AC इमदादी मोटर द्वारा dhven, ट्रांसमिशन चेन गैपलेस सिंक्रोनस कॉग बैलेट द्वारा संचालित है |
रॉड क्लैंपिंग विधि; मैनुअल क्लैंपिंग |
ऑपरेशन इंटरफ़ेस: टच स्क्रीन द्वारा नियंत्रित डेट डिस्प्ले, सेओ मोटर |
कुल बिजली: 150KW एसी तीन चरण 380V |

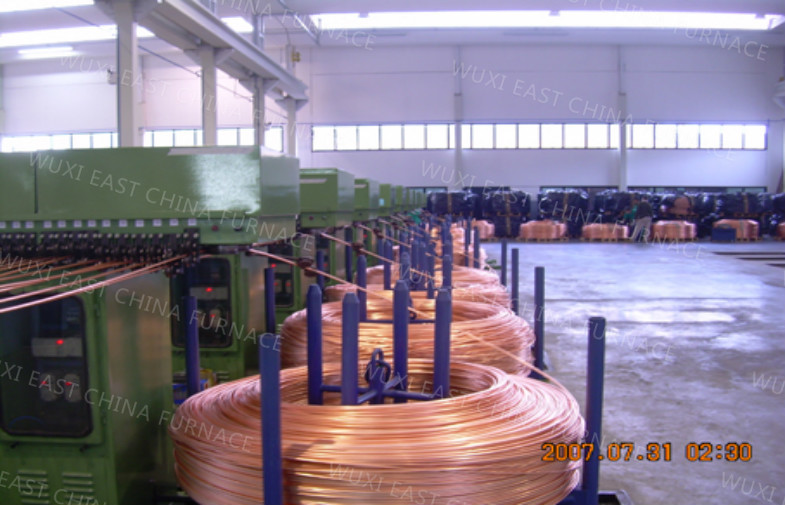

चित्रों
