प्रयोग
यह ऊपर की ओर निरंतर कास्टिंग प्रणाली का उपयोग उज्ज्वल और लंबे ऑक्सीजन मुक्त तांबे की छड़ के उत्पादन के लिए किया जाता है। प्रणाली सीधे कैथोड कॉपर से उज्ज्वल और लंबी ऑक्सीजन मुक्त तांबे की छड़, तांबा ट्यूब, फ्लैट कॉपर बार और अन्य विशेष आकार के तांबा उत्पाद के उत्पादन में सक्षम है।
तांबे के डिपो (, ) से पारंपरिक मग्गलर द्वारा उत्पादित काले तांबे ( rod ) रॉड की तुलना में , इस नई अपवर्ड निरंतर कास्टिंग तकनीक द्वारा निर्मित रॉड का बेहतर गुणवत्ता, कम उत्पादन लागत, कम निवेश और उत्पादन में कोई प्रदूषण नहीं है। ।
क्या मुझे इस उत्पादन लाइन के बारे में सबसे ज्यादा परवाह है?
| क्या उत्पादन करें: | ऑक्सीजन रहित तांबे की छड़ (8 मिमी ~ 30 मिमी) |
| क्यों विभिन्न आकारों का उत्पादन कर सकते हैं: | सांचों द्वारा नियंत्रित किया जाने वाला आकार, विभिन्न सांचों का उपयोग कर सकता है |
| क्या क्षमता: | 4T-25T / दिन / सेट |
| क्षमता की गणना कैसे करें: | 1.5 ~ 1.8T / 24 घंटे / तांबे की छड़, पीतल, कांस्य एल्यूमीनियम |
| एक बार में कितनी रॉड मिल सकती हैं: | 2-14 छड़ तुल्यकालिक |
| बिजली की आपूर्ति क्या है: | बिजली (380V, 50 हर्ट्ज, 3 पेज) |
| आवश्यक शक्ति क्या है: | 75kw ~ 320kw (क्षमता द्वारा निर्धारित क्षमता) |
| क्या होगा अगर बिजली हमारे देश में निरंतर नहीं है: | 1. बिजली जनरेटर का उपयोग करने के लिए 2. छोटे निरंतर कास्टिंग मशीन का उपयोग करने के लिए 3. तेल / गैस आपूर्ति वाले संयंत्र (2 और 3) का उपयोग करने के लिए नीचे "अन्य उत्पादों" देखें |
| अधिकतम तापमान क्या है: | 1250 ℃ |
| आपने कितने देशों को निर्यात किया: | तुर्की, रूस, उज्बेकिस्तान, अल्जीरिया, बांग्लादेश, पाकिस्तान, यूक्रेन, भारत, मंगोलिया |
| आपके कारखाने की स्थापना कब हुई: | ई वर्ष 1995 से स्थापित है |
प्रमुख तत्व
1) प्रेरण भट्ठी

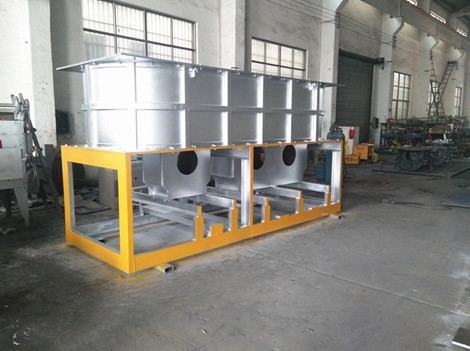

प्रेरण भट्ठी भट्ठी शरीर, भट्ठी फ्रेम और प्रारंभ करनेवाला से मिलकर बनता है। भट्ठी शरीर के बाहर स्टील संरचना है और अंदर अग्नि-मिट्टी ईंट और क्वार्ट्ज रेत से बना है। भट्ठी के फ्रेम का कार्य पूरे भट्ठी का समर्थन कर रहा है। भट्ठी को पैर के पेंच द्वारा आधार पर तय किया गया है। प्रारंभ करनेवाला कुंडल, पानी की जैकेट, लोहे की कोर और तांबे की अंगूठी से बना है। हाई वोल्टेज साइड पर वॉटर-जैकेट के साथ कॉइल हैं। वोल्टेज 90V से 420V तक चरणबद्ध रूप से समायोज्य है। कम-वोल्टेज की ओर शॉर्ट सर्किट कॉपर रिंग हैं। विद्युत सर्किट स्थापित करने के बाद, यह विद्युत चुम्बकीय प्रेरण के साथ तांबे की अंगूठी में बड़ा वर्तमान प्रवाह उभर सकता है। बड़ा वर्तमान प्रवाह तांबे की अंगूठी और इलेक्ट्रोलाइटिक को भट्ठी में पिघला सकता है। पानी जैकेट और कुंडल को पानी से ठंडा किया जाता है। ठंडा पानी साइकिल चला रहा है और ठंडा पानी प्रणाली द्वारा आपूर्ति की जाती है।
2) निरंतर कास्टिंग मशीन, मार्गदर्शक रोल और सीमित डिवाइस
निरंतर कास्टिंग मशीन सिस्टम का मुख्य हिस्सा है। इसमें ड्रॉइंग मैकेनिज्म, लिक्विड लेवल और क्रिस्टलाइजर के मैकेनिज्म शामिल हैं। ड्राइंग तंत्र AC सर्वो मोटर, ड्राइंग रोलर्स के दो समूहों और इसी तरह से बना है। यह प्रति मिनट 0-1000 बार अंतराल का उत्पादन कर सकता है और ड्राइंग रोलर्स द्वारा निरंतर तांबे की छड़ खींच सकता है। तरल स्तर की निम्न व्यवस्था इस बात की गारंटी देती है कि कॉपर लिक्विड में डालने वाले क्रिस्टलाइजर की गहराई सापेक्ष स्थिर होती है। क्रिस्टलाइजर कॉपर एक्सचेंज में कॉपर लिक्विड को हीट एक्सचेंज द्वारा ठंडा कर सकते हैं। हर क्रिस्टलाइजर को अकेले ही बदला और नियंत्रित किया जा सकता है।

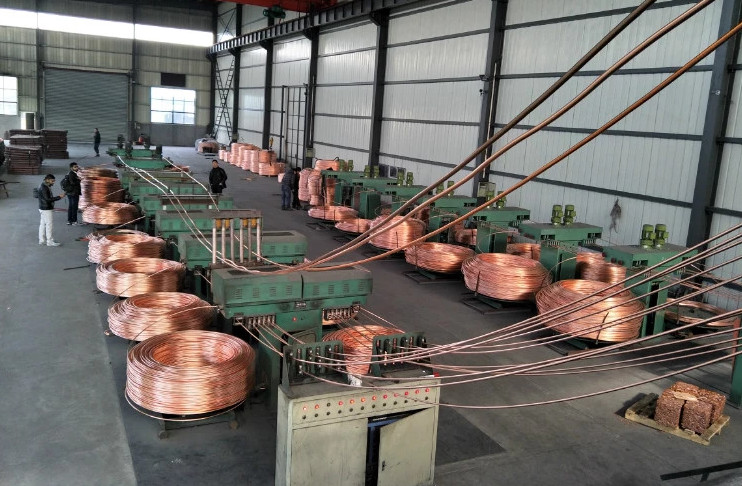

गाइड रोल का फ्रेम निरंतर कास्टिंग मशीन के ऊपर स्थापित किया गया है। यह मंच, समर्थन, ऊर्ध्वाधर गाइड चरखी और सिलेंडर से मिलकर बनता है। यह तांबे की छड़ को बिना किसी गड़बड़ी के हर दोहरे सिर वाली पवन मशीन तक पहुंचा सकता है।
ढलाई की गति और आवृत्ति परिवर्तक के साथ टेक-अप गति को सिंक्रनाइज़ करने के लिए कास्टिंग मशीन और टेक-अप मशीन के बीच एक गति नियंत्रण उपकरण है।
3) डबल-हेड टेक-अप मशीन
4) शीतलन जल प्रणाली
शीतलन जल प्रणाली एक साइकिल प्रणाली है। यह फ्रीजर, वॉटर जैकेट, कॉइल के लिए 0.2-0.4Mpa ठंडा पानी की आपूर्ति कर सकता है। इसमें 150M3 वॉटर पूल, वॉटर पंप, ट्यूब और कूलिंग वॉटर टॉवर शामिल है। सिस्टम को आपूर्ति किए गए पानी का तापमान 20 ℃ -30 है और पानी के प्रवाह की मात्रा 50 M3 / H है।
विद्युत प्रणाली। विद्युत प्रणाली विद्युत शक्ति और नियंत्रण प्रणाली से मिलकर होती है। विद्युत शक्ति प्रणाली बिजली की अलमारियाँ के माध्यम से हर प्रारंभकर्ता को ऊर्जा की आपूर्ति करती है। नियंत्रण प्रणाली संयुक्त भट्टी, मुख्य मशीन, डबल-हेड विंड मशीन और शीतलन जल प्रणाली को नियंत्रित करती है ताकि वे क्रम में काम कर सकें। संयुक्त भट्ठी की नियंत्रण प्रणाली पिघलने वाली भट्ठी प्रणाली और होल्डिंग भट्ठी प्रणाली से मिलकर होती है। पिघलने वाली भट्ठी ऑपरेशन कैबिनेट और होल्डिंग फर्नेस ऑपरेशन कैबिनेट सिस्टम के पास स्थापित हैं।
5) इलेक्ट्रिक कंट्रोल सिस्टम
मुख्य मशीन विद्युत नियंत्रण प्रणाली ड्राइंग मोटर, लिफ्ट मोटर और उनके विद्युत नियंत्रण प्रणाली से युक्त है। ड्राइंग मोटर अकेले नियंत्रण प्रणाली का निपटान किया जाता है। प्रत्येक डबल-हेड विंड मशीन अकेले नियंत्रित होती है। डबल-हेड विंड मशीन के फ्रेम में एक टेक-अप कंट्रोलिंग बोर्ड तय किया गया है। इसका नियंत्रण घुंडी फ्रेम की सतह पर तय किया गया है। शीतलन जल विद्युत प्रणाली वॉटर पंप रूम की दीवार पर लटका एक नियंत्रण बॉक्स है। यह दो पानी पंपों को नियंत्रित कर सकता है।
अंतिम कॉपर रॉड तकनीकी मानक
| 1 | घनत्व | 8.9kg / dm ^ 3 |
| 2 | तन्यता ताकत | > 170N / mm2 |
| 3 | बढ़ाव | > 35% |
| 4 | विद्युत चालकता | 100% से कम नहीं IACS (2mm dia सॉफ्ट वायर) |
| 5 | ऑक्सीजन सामग्री | M 10ppm |
