कॉपर रॉड कंटीन्यूअस कास्टिंग 80-320kw के लिए तीन बॉडी अप कास्टिंग फर्नेस
1 सेट
MOQ
$50,000.00 - $100,000.00
कीमत
Three Body Up Casting Furnace For Copper Rod Continuous Casting 80-320kw
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
मूलभूत जानकारी
उत्पत्ति के प्लेस: Wuxi चीन
ब्रांड नाम: East China
प्रमाणन: ISO/CE
मॉडल संख्या: कस्टम मेड
हाई लाइट:

ऊपर की ओर कास्टिंग मशीन

,

निरंतर कास्टिंग संयंत्र

भुगतान & नौवहन नियमों
पैकेजिंग विवरण: लकड़ी के बक्से और प्लास्टिक की फिल्म जो निर्यात आवश्यकताओं के अनुसार है।
प्रसव के समय: भुगतान के बाद 15-30 दिन
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रतिमाह 30 सेट
निर्दिष्टीकरण
कच्चे माल: कूपर पीतल कांस्य एल्यूमीनियम मिश्र धातु
तैयार उत्पाद: कूपर पीतल कांस्य बिलेट ट्यूब खोखले तार
चरण संख्या: 3 एसी
बिजली की खपत: 80-320kw
पिघलने की दर: 300 किलो-1000kg
मैक्स। वर्किंग टेम्परेचर: 1250 ℃
आउटपुट: कस्टम मेड
रंग: कस्टम मेड
उत्पाद विवरण
कॉपर रॉड कंटीन्यूअस कास्टिंग के लिए तीन बॉडी अप-कास्टिंग फर्नेस चीन में बनाई गई

प्रयोग

यह ऊपर की ओर निरंतर कास्टिंग प्रणाली का उपयोग उज्ज्वल और लंबे ऑक्सीजन मुक्त तांबे की छड़ का उत्पादन करने के लिए किया जाता है। प्रणाली सीधे कैथोड कॉपर से उज्ज्वल और लंबी ऑक्सीजन मुक्त तांबे की छड़, तांबा ट्यूब, फ्लैट कॉपर बार और अन्य विशेष आकार के तांबा उत्पाद के उत्पादन में सक्षम है।

जैसा कि तांबे के डिपो से पारंपरिक मग्गलर द्वारा उत्पादित काले तांबे की छड़ के साथ तुलना की जाती है , इस नई उर्ध्वगामी कास्टिंग तकनीक द्वारा निर्मित छड़ का बेहतर गुणवत्ता, कम उत्पादन लागत, कम निवेश और उत्पादन में कोई प्रदूषण नहीं है।

क्या मुझे इस उत्पादन लाइन के बारे में सबसे ज्यादा परवाह है?

क्या उत्पादन करें: ऑक्सीजन रहित तांबे की छड़ (8 मिमी ~ 30 मिमी)
क्यों विभिन्न आकारों का उत्पादन कर सकते हैं: सांचों द्वारा नियंत्रित किया जाने वाला आकार, विभिन्न सांचों का उपयोग कर सकता है
क्या क्षमता: 4T-25T / दिन / सेट
क्षमता की गणना कैसे करें: 1.5 ~ 1.8T / 24 घंटे / तांबे की छड़, पीतल, कांस्य एल्यूमीनियम
एक बार में कितनी रॉड मिल सकती हैं: 2-14 छड़ तुल्यकालिक
बिजली की आपूर्ति क्या है: बिजली (380V, 50 हर्ट्ज, 3 पेज)
आवश्यक शक्ति क्या है: 75kw ~ 320kw (क्षमता द्वारा निर्धारित क्षमता)
क्या होगा अगर बिजली हमारे देश में निरंतर नहीं है: 1. बिजली के जनरेटर का उपयोग करने के लिए 2. छोटे निरंतर कास्टिंग मशीन का उपयोग करने के लिए 3. तेल / गैस आपूर्ति वाले संयंत्र (2 और 3) का उपयोग करने के लिए नीचे "अन्य उत्पादों" देखें
अधिकतम तापमान क्या है: 1250
आपने कितने देशों को निर्यात किया: तुर्की, रूस, उज्बेकिस्तान, अल्जीरिया, बांग्लादेश, पाकिस्तान, यूक्रेन, भारत, मंगोलिया, आईगेट, एरन
आपके कारखाने की स्थापना कब हुई: वर्ष 1995 से स्थापित है

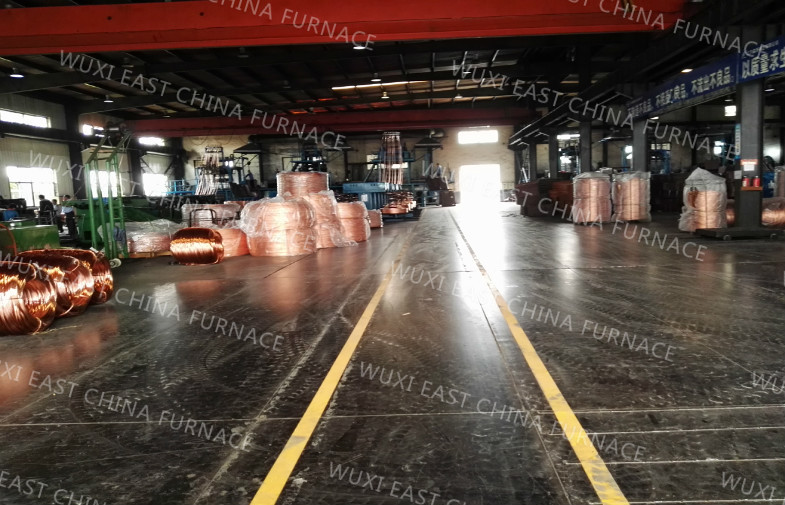

पौधे के चित्र

प्रमुख तत्व:

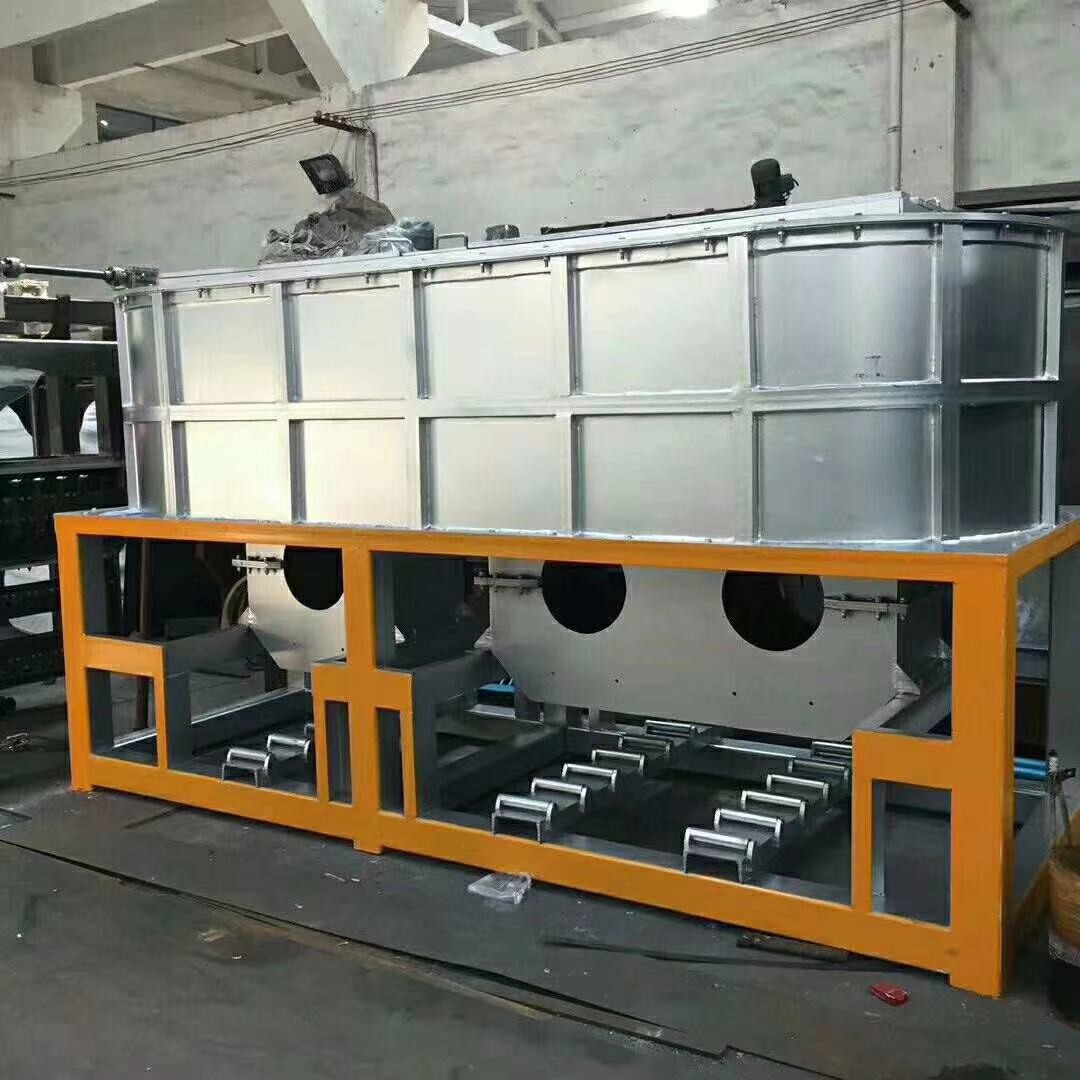

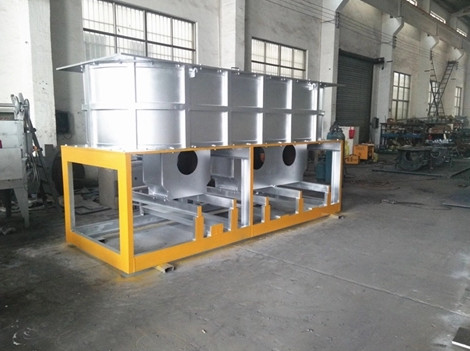

1) प्रेरण भट्ठी

प्रेरण भट्ठी भट्ठी शरीर, भट्ठी फ्रेम और प्रारंभ करनेवाला से मिलकर बनता है। भट्ठी शरीर के बाहर स्टील संरचना है और अंदर अग्नि-मिट्टी ईंट और क्वार्ट्ज रेत से मिलकर बनता है। भट्ठी के फ्रेम का कार्य पूरे भट्ठी का समर्थन कर रहा है। भट्ठी को पैर के पेंच द्वारा आधार पर तय किया गया है। प्रारंभ करनेवाला कुंडल, पानी की जैकेट, लोहे की कोर और तांबे की अंगूठी से बना है। हाई वोल्टेज साइड पर वॉटर-जैकेट के साथ कॉइल हैं। वोल्टेज 90V से 420V करने के लिए कदम से समायोज्य कदम है। कम-वोल्टेज की ओर शॉर्ट सर्किट तांबे के छल्ले हैं। विद्युत सर्किट स्थापित करने के बाद, यह विद्युत चुम्बकीय प्रेरण के साथ तांबे की अंगूठी में बड़ा वर्तमान प्रवाह उभर सकता है। बड़ा वर्तमान प्रवाह तांबे की अंगूठी और इलेक्ट्रोलाइटिक को भट्ठी में पिघला सकता है। पानी जैकेट और कुंडल को पानी से ठंडा किया जाता है। ठंडा पानी साइकिल चला रहा है और ठंडा पानी प्रणाली द्वारा आपूर्ति की जाती है।   कॉपर रॉड कंटीन्यूअस कास्टिंग के लिए तीन बॉडी अप-कास्टिंग फर्नेस चीन में बनाई गई।

2) निरंतर कास्टिंग मशीन, मार्गदर्शक रोल और सीमित डिवाइस

निरंतर कास्टिंग मशीन सिस्टम का मुख्य हिस्सा है। इसमें ड्रॉइंग मैकेनिज्म, लिक्विड लेवल और क्रिस्टलाइजर के मैकेनिज्म शामिल हैं। ड्राइंग तंत्र AC सर्वो मोटर, ड्राइंग रोलर्स के दो समूहों और इसी तरह से बना है। यह प्रति मिनट 0-1000 बार अंतराल का उत्पादन कर सकता है और ड्राइंग रोलर्स द्वारा निरंतर तांबे की छड़ खींच सकता है। तरल स्तर के निम्नलिखित तंत्र की गारंटी है कि कॉपर लिक्विड में डालने वाले क्रिस्टलाइजर की गहराई सापेक्ष स्थिर है। क्रिस्टलाइजर कॉपर एक्सचेंज में कॉपर लिक्विड को हीट एक्सचेंज द्वारा ठंडा कर सकते हैं। हर क्रिस्टलाइजर को अकेले ही बदला और नियंत्रित किया जा सकता है।

गाइड रोल का फ्रेम निरंतर कास्टिंग मशीन के ऊपर स्थापित किया गया है। यह मंच, समर्थन, ऊर्ध्वाधर गाइड चरखी और सिलेंडर से मिलकर बनता है। यह तांबे की छड़ को बिना किसी गड़बड़ी के हर दोहरे सिर वाली पवन मशीन तक पहुंचा सकता है।

ढलाई की गति और आवृत्ति परिवर्तक के साथ टेक-अप गति को सिंक्रनाइज़ करने के लिए कास्टिंग मशीन और टेक-अप मशीन के बीच एक गति नियंत्रण उपकरण है। कॉपर रॉड कंटीन्यूअस कास्टिंग के लिए तीन बॉडी अप-कास्टिंग फर्नेस चीन में बनाई गई

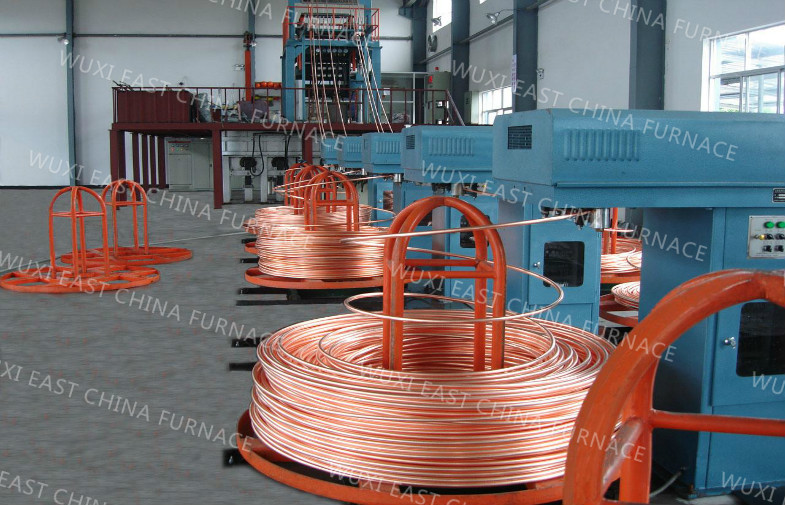

3) डबल-हेड टेक-अप मशीन

4) शीतलन जल प्रणाली

शीतलन जल प्रणाली एक साइकिल प्रणाली है। यह फ्रीजर, वॉटर जैकेट, कॉइल के लिए 0.2-0.4Mpa ठंडा पानी की आपूर्ति कर सकता है। इसमें 150M3 वॉटर पूल, वॉटर पंप, ट्यूब और कूलिंग वॉटर टॉवर शामिल है। सिस्टम को आपूर्ति किए गए पानी का तापमान 20 ℃ -30 है और पानी के प्रवाह की मात्रा 50 M3 / H है। कॉपर रॉड कंटीन्यूअस कास्टिंग के लिए तीन बॉडी अप-कास्टिंग फर्नेस चीन में बनाई गई

विद्युत प्रणाली। विद्युत प्रणाली विद्युत शक्ति और नियंत्रण प्रणाली से मिलकर होती है। विद्युत शक्ति प्रणाली बिजली की अलमारियाँ के माध्यम से हर प्रारंभकर्ता को ऊर्जा की आपूर्ति करती है। नियंत्रण प्रणाली संयुक्त भट्टी, मुख्य मशीन, डबल-हेड विंड मशीन और ठंडा पानी की व्यवस्था को नियंत्रित करती है ताकि वे क्रम में काम कर सकें। संयुक्त भट्ठी की नियंत्रण प्रणाली पिघलने वाली भट्ठी प्रणाली और होल्डिंग भट्ठी प्रणाली से मिलकर होती है। पिघलने वाली भट्ठी ऑपरेशन कैबिनेट और होल्डिंग फर्नेस ऑपरेशन कैबिनेट सिस्टम के पास स्थापित हैं।

5) इलेक्ट्रिक कंट्रोल सिस्टम

मुख्य मशीन विद्युत नियंत्रण प्रणाली ड्राइंग मोटर, लिफ्ट मोटर और उनके विद्युत नियंत्रण प्रणाली से युक्त है। ड्राइंग मोटर अकेले नियंत्रण प्रणाली का निपटान किया जाता है। प्रत्येक डबल-हेड विंड मशीन अकेले नियंत्रित होती है। डबल-हेड विंड मशीन के फ्रेम में एक टेक-अप कंट्रोलिंग बोर्ड तय किया गया है। इसका नियंत्रण घुंडी फ्रेम की सतह पर तय किया गया है। शीतलन जल विद्युत प्रणाली वॉटर पंप रूम की दीवार पर लटका एक नियंत्रण बॉक्स है। यह दो पानी पंपों को नियंत्रित कर सकता है। कॉपर रॉड कंटीन्यूअस कास्टिंग के लिए तीन बॉडी अप-कास्टिंग फर्नेस चीन में बनाई गई

ऊपर ऑक्सीजन मुक्त कॉपर रॉड सतत कास्टिंग उत्पादन कदम:
बेकिंग के लिए उठाने की प्रणाली के माध्यम से भट्ठी पर रखा जाने वाला कॉपर कैथोड → → फीडिंग की गति को नियंत्रित करें और पिघलने के लिए पिघलने वाली भट्टी में तांबे के कैथोड को खिलाएं (ऑक्सीजन से बचने के लिए इस्तेमाल किया जाने वाला चाट) → पकड़े हुए भट्ठी में प्रवाहित करें → में प्रवाहित करें क्रिस्टलीज़र, और तांबे की छड़ें बाहर निकलती हैं → कास्टिंग डिवाइस में प्रवाह करें → अलग शेल्फ के माध्यम से जाएं → तनाव टॉवर के माध्यम से जाएं (गति को नियंत्रित करने के लिए) → ले मशीन के माध्यम से जाएं, और कोइलिंग समाप्त करें।


प्रक्रिया प्रवाह:

उत्पाद विशेषताएं:
1. शक्तिशाली बिजली उत्पादन; तेजी से पिघलने की गति

2. पावर सेविंग
3. पर्यावरण संरक्षण

4.Long विश्वसनीयता
5. उच्च स्थिरता

6. आसान रखरखाव
7. स्थिर उत्पाद की गुणवत्ता

8. कम ऊर्जा की खपत
आसानी से प्राप्त किया जा सकता है
10.PLC नियंत्रण, और सर्वो मोटर चालित प्रणाली
