आयताकार लाल कॉपर ऊर्ध्वाधर सतत कास्टिंग मशीन स्वचालित
1set
MOQ
negotiation
कीमत
Rectangular Red Copper Vertical Continuous Casting Machine Automatic
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Jingjie
प्रमाणन: ISO/CE
मॉडल संख्या: GVT
हाई लाइट:

ccm मशीन

,

ऊर्ध्वाधर ढलाईकार

भुगतान & नौवहन नियमों
पैकेजिंग विवरण: बाहरी पैकिंग के लिए लकड़ी के मामले में पैक किया गया
प्रसव के समय: 30 कार्यकारी दिनों के बाद अपने भुगतान प्राप्त
भुगतान शर्तें: टी/टी या L/C
आपूर्ति की क्षमता: 10Sets प्रति माह
निर्दिष्टीकरण
उपकरण के प्रकार: अनुलंब
उत्पादन का तरीका: अर्द्ध निरंतर
उत्पाद सामग्री: लाल तांबे
उत्पाद मोटाई: (80-300) मिमी
उत्पाद चौड़ाई: (420-- 1200) मिमी
उत्पाद का उत्पादन: 5tons
उत्पाद विवरण

आयताकार लाल कॉपर ऊर्ध्वाधर सतत कास्टिंग मशीन स्वचालित

Ⅰ। विशेष विवरण:

1. कास्टिंग विनिर्देशों के प्रकार

* लाल तांबा

1.1 खोखले बिल्ट (ट्यूब के आकार का)

ए। मोटाई सीमा * चौड़ाई सीमा (80-- 300) * (420-- 1200) मिमी 1.2 खोखले बिल्ट (ट्यूब के आकार का)

ख। लंबाई ग्राहकों की आवश्यकताओं के अनुसार तय की जाए

सी। उत्पादन लाइनों की संख्या वर्गों और आउटपुट के अनुसार तय की जानी है

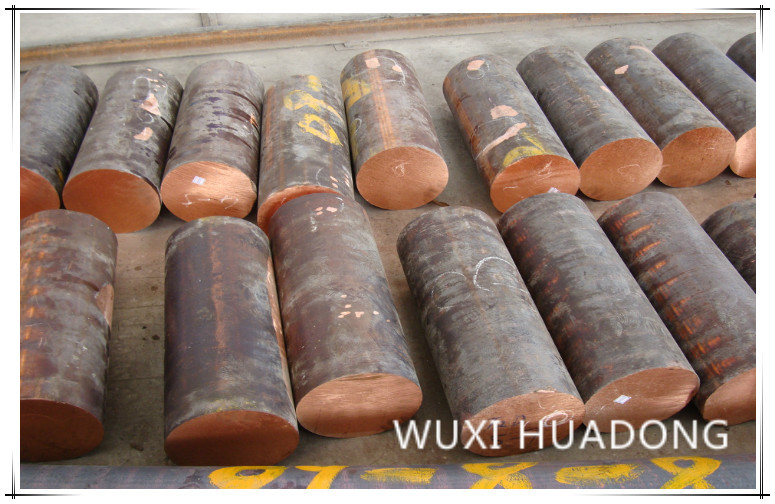

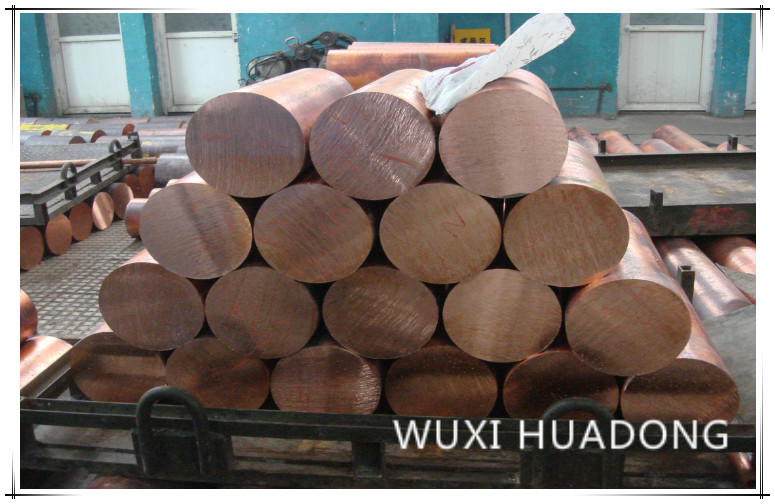

1.2 गोल आकार के बिलेट

ए। व्यास सीमा Φ (80-- 350) मिमी

ख। लंबाई ग्राहकों की आवश्यकताओं के अनुसार तय की जाए

सी। उत्पादन लाइनों की संख्या वर्गों और आउटपुट के अनुसार तय की जानी है

निकट-आकार के वर्गों में ग्राहकों की आवश्यकताओं के अनुसार निर्णय लिया जाना है

Roप्रोग्राम उदाहरण

1. बिलेट विनिर्देश

मोटाई सीमा * चौड़ाई सीमा (80-- 300) * (420-- 1200) मिमी

2. प्रभावी कास्टिंग वजन: ≥5t

3. भट्ठी क्षेत्र (भट्ठी सहित): 5000 * 7000 मिमी
4. प्लेटफॉर्म की ऊंचाई: 2500 मिमी
5. लीड कास्टिंग मशीन कवर क्षेत्र: 4000 * 2500 मिमी
6. कास्टिंग गाइड कुओं की चौड़ाई: 2500 x 2500 x गहराई 6000 मिमी
7. भट्ठी ठंडा पानी: 15m³ / एच
8. मोल्ड ठंडा पानी: 12m³ / एच

Ⅲ। उपकरण की संरचना:

पिघलने वाली भट्ठी, मोल्ड डिवाइस ट्रॉली और मोल्ड, वायर रॉड अर्ध निरंतर गाइड कास्टिंग मशीन (बाद में गाइड कास्टिंग मशीन के रूप में संदर्भित), पानी शीतलन प्रणाली, हाइड्रोलिक सिस्टम, इलेक्ट्रिक कंट्रोल सिस्टम, विशेष टूलिंग।

1.1 पिघलने वाली भट्टी

पिघलने वाली भट्ठी उत्पादन लाइन में पहला मुख्य उपकरण है, इसमें एक बड़ी क्षमता, उच्च शक्ति की आवश्यकता है। भट्ठी की विशेषताओं के बाद।

1.1.1। एक साधारण चिनाई भट्ठी के साथ ऊर्ध्वाधर बैरल के आकार का भट्ठी शरीर, खिला, कवर, सफाई और अन्य संचालन। सुविधाजनक निर्माण सामग्री, छोटे व्यवसाय क्षेत्र, कम सतह गर्मी विकिरण और कम बिजली की खपत, आदि के फायदे।

1.1.2। "डब्ल्यू" प्रकार के जेट पिघलने वाले खांचे का उपयोग करना, पिघल तापमान के अंतर को कम करना;
3 एक पानी ठंडा चैनल का उपयोग अनलोड सेंसर हो सकता है, घटक संगतता बढ़ा सकते हैं

1.1.3। वाटर कूलिंग चैनल के उपयोग से सेंसर को अनलोड किया जा सकता है, घटक संगतता को बढ़ा सकता है;

1.1.4 झुकने भट्ठी और भट्ठी कवर हाइड्रोलिक दबाव, ऑपरेटिंग संतुलन और विश्वसनीय संरचना द्वारा संचालित होते हैं;

1.1.5 आयताकार मुंह, 1100 x 900 मिमी कैथोड तांबा कच्चे माल के लिए नहीं कट सकता है
कट, पूरे खिला;

1.1.6 फर्नेस आग रोक सामग्री उच्च प्रदर्शन प्रेरण भट्ठी की आपूर्ति करने के लिए ब्रांड निर्माताओं का इस्तेमाल किया।

1.1.7 तकनीकी पैरामीटर
1.2.1 रेटेड क्षमता: 2.5 टी

1.2.2 अधिकतम क्षमता: 3.5 टी
1.2.3 रेटेड शक्ति: 600kW

1.2.4 रेटेड वोल्टेज: 600 वी
1.2.5 पिघलने की दर: 2.2t / h

1.2.6 बिजली की खपत: 280kwh / t से कम
1.2.7 कार्य तापमान: 1250

१.२..8 शीतलन पानी comsumption: ४ ³ 5m। / एच

1.2 लीड कास्टिंग मशीन

1.2.1 तकनीकी पैरामीटर :
१.२.१.१ अधिक से अधिक या १० टी के बराबर की अधिकतम असर क्षमता

1.2.1.2 प्रभावी असर क्षमता:> 6t
1.2.1.3 स्क्रू रॉड की लंबाई: 7800 मिमी

1.2.1.4 पेंच व्यास: Tr220 * 18 मिमी
1.2.1.5 रॉड की लंबाई: 7500 मिमी

1.2.1.6 रॉड व्यास: व्यास 315 मिमी
1.2.1.7 अधिकतम कामकाजी स्ट्रोक: 6500 मिमी
1.2.1.8 ड्राइव मोटर: AC सिंक्रोनस सर्वो मोटर,

1.2.1.9 ड्राइव मोटर पावर: 7.5KW।
1.2.1.10 लीड कास्टिंग गति: 0 ~ 320 मिमी / मिनट,

1.2.1.11 स्थिर समायोज्य
1.2.1.12 फास्ट रिटर्न स्पीड: 500 मिमी / मिनट से अधिक
1.2.1.13 रेशम स्नेहन: नाममात्र प्रवाह 50mL / मिनट,

1.2.1.14 नाममात्र का दबाव 20MPa

१.३ मोल्ड ट्रॉली
क्रिस्टल फिक्स्ड डिवाइस के लिए क्रिस्टलीय कार, यह लोडिंग और अनलोडिंग मोल्ड के लिए पार्श्व आंदोलन कर सकता है, मार्गदर्शक और सिर को ले जा सकता है और पिंड को ऊपर उठा सकता है, मोल्ड ट्रॉली में स्थिति और लॉकिंग डिवाइस होता है, जिससे कार मजबूती से लीड कास्ट स्थिति में आ सकती है। राहत पैनल को बदलने के लिए कार द्वारा, अलग-अलग विशिष्टताओं और क्रिस्टलीज़र की संख्या को अनुकूलित कर सकते हैं। आवृत्ति रूपांतरण कंपन मोटर ड्राइव डिवाइस का विन्यास, इसकी शक्ति 2.2kW है, कंपन आवृत्ति 0 ~ 160 गुना / मिनट है, आयाम 0 ~ 12 मिमी है।

1.4 ढालना
तांबे के लिए क्रिस्टलीय सामग्री की आंतरिक दीवार (पार्टी द्वारा एक उत्पादन संसाधन, जिरकोनियम और तांबा भी), ग्रेफाइट संसेचित सेट सतह की गुणवत्ता में सुधार के पक्ष में है। पारंपरिक तरीकों के अलावा, स्टील के निरंतर कास्टिंग के सिद्धांत को एक संकीर्ण भट्ठा प्रकार उच्च पानी की गति ठंडा करने वाले मोल्ड के उपयोग से खींचा जा सकता है ताकि ठंडा पानी के आंशिक उबलने से प्रभावी बचाव हो सके।
तकनीकी मापदंड:
ठंडा पानी का दबाव: 0.05 ~ 0.15MPa ठंडा पानी comsumption: 80 ~ 100m³ / एच

1.5 सुरक्षात्मक वातावरण कवर
सुरक्षात्मक वातावरण कवर गैस सुरक्षात्मक एजेंट (औद्योगिक गैस) के माध्यम से हो सकता है जो क्रिस्टलीय के अंदर तरल स्तर की रक्षा के लिए, ऑक्साइड स्लैग के दोषों को कम कर सकता है।

1.6 जल शीतलन प्रणाली
पानी की शीतलन प्रणाली मुख्य रूप से सेंसर लाइन, एक कुंडल, एक पानी का जैकेट, एक पानी ठंडा केबल, ट्रांसफार्मर, चरण संतुलन रिएक्टर के लिए उत्पादन लाइन उपकरणों के शीतलन के लिए उपयोग किया जाता है; इसमें एक पानी निकालने की मशीन, बैकवॉटर कलेक्टर और संबंधित पाइपिंग, वाल्व और अन्य शामिल हैं, जिसमें रिटर्न प्रकार और दबाव पार्टी की पसंद के लिए दो प्रकार के दबाव शामिल हो सकते हैं; पानी के दबाव, बैकवाटर तापमान प्रदर्शन, नियंत्रण और अलार्म, इंटरलॉक जैसे कार्य हैं।
तकनीकी मापदंड:
1.6.1 इनलेट दबाव: 0.3 ~ 0.4MPa,

1.6.2 इनलेट तापमान: 5 ~ 45 डिग्री,

1.6.3 पानी की खपत: 18 ~ 20t / h
1.6.4 आउटलेट तापमान: 55 ℃ से कम,

1.6.5 तापमान बढ़ने की संभावना: 20 ℃ से कम (अधिकतम प्रवेश तापमान पर),
1.6.6 कुल कठोरता (CAO): 10mg से कम समकक्ष / L,

1.6.7 जल प्रतिरोध: 2000 / सेमी से अधिक।

1.7 हाइड्रोलिक प्रणाली
भट्ठी उठाने पिघलने के लिए हाइड्रोलिक प्रणाली, एक भट्ठी कवर खुला और बंद और इन्सुलेशन भट्ठी डालने से पहले और बाद में चलने, उठाने और डंपिंग, खोलने और बंद ढक्कन, हाइड्रोलिक स्टेशन केंद्रीकृत आपूर्ति दबाव तरल, इलेक्ट्रो-हाइड्रोलिक वाल्व नियंत्रण को गोद ले।
बुनियादी मानकों: तेल टैंक (उपस्थिति): 1300 * 900 * 700 मिमी (स्टेनलेस स्टील)
प्रभावी क्षमता: 600L
रेटेड काम के दबाव: 16MP
नाममात्र प्रवाह दर: 40L / मिनट
तेल पंप मोटर: 15kw * 2 (एक उपयोग, एक स्टैंडबाय)

1.8 इलेक्ट्रॉनिक नियंत्रण प्रणाली
यूनिट का इलेक्ट्रिक कंट्रोल सिस्टम क्रमशः पिघलने वाली भट्टी, सीसा कास्टिंग मशीन, वाटर कूलिंग सिस्टम, हाइड्रोलिक सिस्टम को नियंत्रित करता है। हमारी कंपनी प्रत्येक लिंक के उत्पादन की आवश्यकताओं के अनुसार आवश्यक परिचालन कार्यों को पूरा करने के लिए परिपक्व और स्थिर विद्युत नियंत्रण उपकरण प्रदान करती है, नियंत्रण मूल उत्पाद के सभी घरेलू और विदेशी प्रसिद्ध निर्माताओं में इस्तेमाल की जाने वाली प्रणाली और बिजली के घटक, और उपकरण विश्वसनीयता और प्रयोज्यता सुनिश्चित करने के लिए एक निश्चित मार्जिन क्षमता छोड़ दी। उनमें से:
गाइडिंग कास्टिंग मशीन सर्वो आयातित ब्रांड (जापान यास्कवा 7.5kW सर्वो प्रणाली) द्वारा संचालित उच्च टोक़ डिजिटल एसी सर्वो प्रणाली है।

Ⅲ। राउंड बिल्ट के लिए वर्टिकल कंटीन्यूअस कास्टिंग प्रोडक्शन लाइन के उपकरण कंपोनेंट्स की सूची

नहीं। उपकरण का नाम और युक्ति। इकाई मात्रा टिप्पणियों
1 अर्ध निरंतर कास्टिंग भट्टी सेट 1 600KW
2 5T तार रॉड अर्ध निरंतर कास्टिंग मशीन सेट 1
3 साँचा ट्रॉली सेट 1
4 ढालना सेट 1
5 कास्टिंग मशीन ट्रांसमिशन सिस्टम सेट 1
6 कास्टिंग मशीन बिजली प्रणाली सेट 1
7 साँचा का डमी बार सिर सेट 1
8 लंबाई नियंत्रण प्रणाली सेट 1
9 ठंडा पानी वितरक सेट 1
10 हाइड्रॉलिक सिस्टम सेट 1

1 1 इलेक्ट्रिक-कंट्रोल ऑपरेशन सिस्टम एट 1
