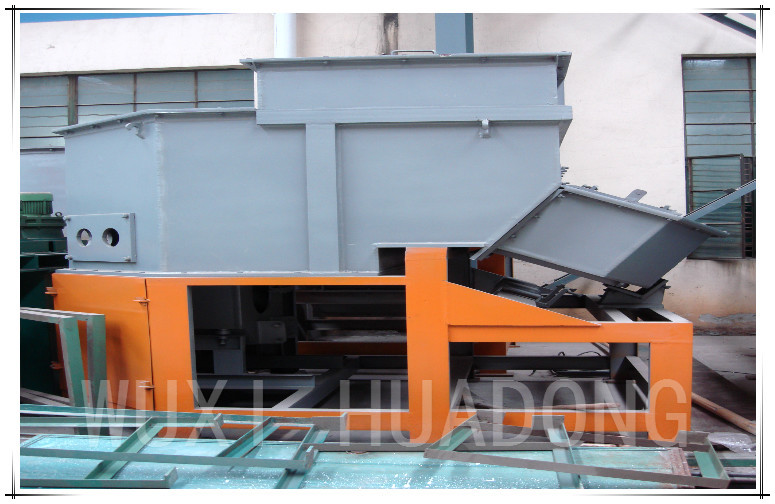

पीतल रॉड सतत कास्टिंग मशीनरी औद्योगिक 60 मिमी 5 टी / दिन क्षमता
Ⅰ। विशेष विवरण:
1. कास्टिंग विनिर्देशों के प्रकार
* पीतल
1.1 रॉड-तार बिल्ट (गोल-आकार)
* ए। व्यास सीमा Φ (18--300) मिमी
* बी। उत्पादन लाइनों की संख्या
*---- 12 रेखाएँ (खंड स्थितियों के अनुसार)
ⅱ.Process:
Ⅲ। प्रमुख तकनीकी पैरामीटर:
1. फ़्रिक्वेंसी कोरेड कॉन बिम एड फर्नेस (पीतल मिश्र धातु 63% तांबा + 37% जस्ता)
(पीतल मिश्र धातु 58% तांबा + 42% जस्ता)
| 1.1 | कुल रेटेड बिजली: | ||
| पिघलने की धारा | 120KW | ||
| होल्डिंग सेक्शन | 80kW | ||
| कुल शक्ति | 200KW | ||
| उत्पादन क्षमता | 5T / दिन | ||
| 1.2 | पिघलने अनुभाग के पैरामीटर: | ||
| रेटेड वोल्टेज | 380V | ||
| चरण संख्या | 3Phases | ||
| आवृत्ति | 50 हर्ट्ज | ||
| अधिकतम पिघलने की दर | 300kgs / एच | ||
| रेटेड वोल्टेज | 380V | ||
| आवृत्ति | 50 हर्ट्ज | ||
| अधिकतम पिघलने की दर | 300kgs / एच | ||
| ताप ताप | 0 ~ 1250 ℃ | ||
| तापमान पकड़े | 1000-1250 ℃ | ||
| वोल्टेज विनियमन स्तर | 90,120,150,180,210,240,300,340V | ||
| कूलिंग मोड | पानी ठंढा करना | ||
| ठंडा पानी का तापमान | ≤40 ℃ | ||
| ठंडा पानी की मात्रा | 10 ~ 20T / एच | ||
| ठंडा पानी का दबाव | 0.2 ~ 0.4MPa | ||
| 1.3 | होल्डिंग अनुभाग के पैरामीटर: | ||
| रेटेड वोल्टेज | 440V | ||
| चरण संख्या | 3 चरण | ||
| आवृत्ति | 50 हर्ट्ज | ||
| ताप ताप | 0 ~ 1250 ℃ | ||
| तापमान पकड़े | 1000 ~ 1250 ℃ | ||
| वोल्टेज विनियमन स्तर | 90,120,150,180,210,240,300,340V | ||
| कूलिंग मोड | पानी ठंढा करना | ||
| ठंडा पानी का तापमान | ≤40 ℃ | ||
| ठंडा पानी की मात्रा | 10 ~ 20T / एच | ||
| ठंडा पानी का दबाव | 0.2 ~ 0.4MPa | ||
2. uous8-mm60 मिमी क्षैतिज सतत कास्टिंग मशीन
| 2.1 | मोटर की शक्ति | 5kw (सीमेंस या श्नाइडर) |
| 2.2 | कास्टिंग स्पीड | 0 ~ 2000mm / मिन |
| 2.3 | कास्टिंग कार्यक्रम | पुलिंग --- बंद करो --- पुलिंग पुलिंग --- बंद करो --- रिट्रीट --- बंद करो दो कार्यक्रमों को वैकल्पिक रूप से बदला और स्थानांतरित किया जा सकता है और प्रक्रिया के मापदंडों को ऑनलाइन संशोधित किया जा सकता है। |
| 2.4 | बिललेट की कास्टिंग विशिष्टता | Φ8-Φ60mm |
| 2.5 | कास्टिंग स्ट्रैंड | .8 एक मोल्ड में दो किस्में मोल्ड - 4sets |
Φ60 4sets / एक मोल्ड में एक किनारा मोल्ड - 4sets | ||
3. तुल्यकालिक स्वचालित ट्रैकिंग काटने का कार्य मशीन
| 3.1 | मोटर की शक्ति | 3.0KW |
| 3.2 | सॉविंग बेल्ट का आकार | 1.1 × 34 × 4115 |
| 3.3 | काटने की गति | 27/46/68 |
| 3.4 | काटने की विशिष्टता | ≤Ф380 |
| 3.5 | क्लैंपिंग मोड | हाइड्रोलिक |
Ⅳ रॉड-वायर के लिए क्षैतिज सतत कास्टिंग उत्पादन लाइन के उपकरण घटक सूची
| नहीं। | उपकरण का नाम और युक्ति। | इकाई | मात्रा | टिप्पणियों |
| 1 | ||||
| 2 | पिघलती भट्टी | सेट | 1 | जिसमें मेल्टिंग ग्रूव, कॉइल, वियर जैकेट और आयरन कोर शामिल हैं। |
| 3 | ढलान | सेट | 2 | एक इन-उपयोग और एक स्टैंडबाय |
| 4 | भट्टी धारण करना | सेट | 1 | जिसमें मेल्टिंग ग्रूव, कॉइल, वॉटर जैकेट, आयरन कोर, वर्टिकल टेम्परेचर मेजरमेंट डिवाइस (विशेष रूप से निर्मित), थर्मोकपल (प्लैटिनम और रोडियम युक्त) और प्रोटेक्शन ट्यूब शामिल हैं। |
| 5 | पिघला हुआ स्टील भंडारण करछुल और ढलान | सेट | 1 | भट्ठी को पकड़ने में सिंटरिंग के बाद मोल्ड में सामग्री को स्थानांतरित करने के लिए। |
| 6 | मोल्ड प्रणाली (system30-200) | सेट | 2 | जिसमें ग्रेफाइट मोल्ड शामिल है |
| 7 | ड्रैगर (5KW) | सेट | 1 | |
| 8 | सिंक्रनाइज़ ऑटो-ट्रैकिंग आरा मशीन | सेट | 1 | |
| 9 | सामग्री स्टॉक मंच | सेट | 1 | चेन ड्राइव, 5M की लंबाई |
| 10 | हेडर टैंक | सेट | 1 | |
| 1 1 | ट्रैक्शन कैरियर रोलर | सेट | 1 | |
| 12 | ठंडा पानी वितरक | सेट | 1 | जिसमें ट्रांसफार्मर के लिए ठंडा पानी, रिएक्टर, बिजली की भट्ठी का कुंडल, पानी का जैकेट, पानी से ठंडा होने वाला केबल और मोल्ड (प्राथमिक और माध्यमिक शीतलन) शामिल हैं। |
| 13 | हाइड्रॉलिक सिस्टम | सेट | 2 | जिसमें हाइड्रोलिक स्टेशन और सिलेंडर शामिल हैं |
| 14 | इलेक्ट्रिक भट्ठी का इलेक्ट्रिक-कंट्रोल ऑपरेशन सिस्टम | सेट | 1 | भट्ठी और पिघलने की भट्ठी के लिए नियंत्रण कैबिनेट शामिल है (सीमेंस मुख्य विद्युत तत्वों के लिए चुना गया है)। |
| 15 | प्रक्रिया नियंत्रण ऑपरेशन प्रणाली | सेट | 1 | इमदादी मोटर और प्रक्रिया के नियंत्रण के लिए, ऑटो-ट्रैकिंग सेविंग मशीन, और सामग्री स्टॉक प्लेटफ़ॉर्म का नियंत्रण। |
Ⅴ डिलीवरी की तारीख:
अनुबंध प्रभावी होने के बाद 75 दिनों के भीतर वितरित किया जाना है।
Ⅵ। बिक्री के बाद सेवा
1. उपकरण के मुख्य शरीर में एक वर्ष की मुफ्त वारंटी होगी, और विशेष घटकों पर अलग से चर्चा की जाएगी;
2. परीक्षण-उत्पादन की अवधि के दौरान (उपकरण के चालू होने के बाद 3 महीने के भीतर), हमारी कंपनी एक पेशेवर तकनीशियन को अनुवर्ती सेवा के लिए भेज देगी;
वारंटी अवधि के भीतर, यदि गुणवत्ता की समस्या के कारण गलती होती है, तो हमारी कंपनी नोटिस प्राप्त करने के 72 घंटे के भीतर समस्या को हल करने के लिए साइट पर कर्मियों को भेज देगी;
उपकरण की वारंटी अवधि समाप्त होने के बाद, हमारी कंपनी नोटिस प्राप्त करने के बाद 24 घंटों के भीतर प्रभावी समाधान पेश करेगी, और रखरखाव कार्य के लिए कर्मियों को भेज देगी यदि उपयोगकर्ता समस्या को हल करने में विफल रहता है, तो केवल लागत खर्च को चार्ज करना।
उपकरणों के वार्षिक ओवरहाल के लिए, हमारी कंपनी पेशेवर तकनीशियन को टर्नअराउंड योजना तैयार करने में उपयोगकर्ताओं को शामिल करने के लिए भेज देगी, नि: शुल्क;
वारंटी अवधि के भीतर, हमारी कंपनी उपकरण की संचालन स्थिति की जांच करने और क्षेत्र सेवा प्रदान करने के लिए साइट पर पेशेवर तकनीशियन भेज सकती है।
उपकरण की वारंटी अवधि समाप्त होने के बाद, प्रति वर्ष एक बार आमंत्रण पर एक वापसी यात्रा की जा सकती है।
3. यदि हमारी कंपनी में समान उपकरणों के लिए नवाचार और सुधार बिंदु या रचनात्मक सुझाव हैं, तो हम उपयोगकर्ता को समय पर सूचित करेंगे।
