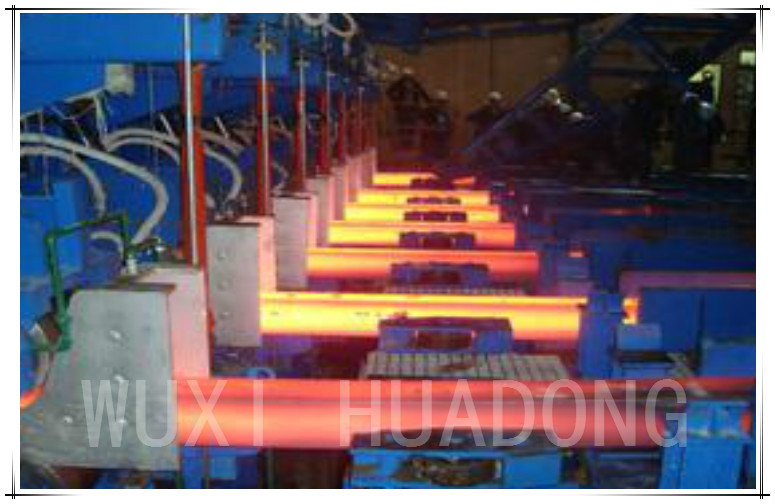

R6M स्टील बिलेट निरंतर कास्टिंग मशीन 3.0 मीटर / मिनट कास्टिंग गति
मद | R2.5M | R4M | R5.25M | R6M |
---|---|---|---|---|
मोड | निरंतर विनियमन पूर्ण चाप | |||
आर्क त्रिज्या (एम) | 2.5 | 4 | 5.25 | 6 |
स्ट्रैंड नंबर | 1 | 1 | 1,2 | 2,3,4 |
वार्षिक उत्पादवस्तु (टी / वाई) | 20,000-40,000 | 30000-50000 | 80000-120000 | 150000-200000 |
कास्ट सेक्शन (मिमी 2 ) | 60 × 60 70 × 70 | 80 × 80 100 × 100 | 100 × 100 120 × 120 | 120 × 120 150 × 150 |
केबल की लंबाई (एम) | 10 | 10 | 10-15 | 20 |
रेटेड लंबाई (एम) | 3-6 | 3-6 | 3-8 | 3-9 |
कास्ट पेड (एम / मिनट) | 1.2 | 1.8 | 2-3 | 2.5 |
अधिकतम गति (एम / मिनट) | 2 | 2.5 | 3-4 | 4 |
अग्रणी पोल भूल गए | कठोरता प्रमुख पोल | |||
मशीन ऊंचाई (एम) | 5 | 7 | 8 | 8 |
मंजिल की जगह (एम 2 ) | 4 * 20 | 5 * 20 | 8 * 25 | 10 * 38 |
रेटेड बिजली (किलोवाट) | 50 | 37 + 60 (पानी पंप) | 200 | 250 |
बिजली की खपत (kWh / t) | 5 | 5 | 10-15 | 15 |
परिचय
यह निरंतर कास्टिंग मशीन उपयोगकर्ता के अनुरोध के अनुसार डिज़ाइन और निर्मित की गई है और इसका उपयोग लगातार स्क्वायर बिलेट को कास्टिंग के लिए किया जाता है, जिसका क्रॉस सेक्शन 80 × 80,100 × 100,120 × 120,10 × 150 मिमी 6 मीटर / 12 मीटर की लंबाई के साथ स्वचालित नियंत्रण द्वारा संचालित होता है प्रणाली। हम सिंगल स्ट्रैंड, डबल स्ट्रैंड्स और मल्टीपल स्ट्रैंड्स CCM के साथ-साथ स्ट्रेटनिंग मशीन, ऑटोमैटिक कटिंग मशीन, बिलेट कूलिंग बैंक, बिलेट स्प्रेडर, पिघले हुए स्टील स्प्रेडर और अन्य सहायक उपकरण और सुविधाएं जैसे कि सॉफ्ट वाटर ट्रीटमेंट और वाटर कूलिंग सिस्टम प्रदान कर सकते हैं। हम टर्न की परियोजना के प्रस्ताव के प्रदाता भी हैं ।
मानक आपूर्ति गुंजाइश
यांत्रिक भाग | |
1 | लाडल बुर्ज / करछुल चलती कार / करछुल तय समर्थन (ग्राहकों द्वारा निर्धारित) |
2 | tundish |
3 | टुंडिश कार |
4 | ढालना |
5 | मोल्ड कंपन डिवाइस |
6 | कंपन ड्राइव डिवाइस |
7 | कंपन डिवाइस के लिए कवर की रक्षा करना |
8 | माध्यमिक शीतलन छिड़काव फ्रेम |
9 | माध्यमिक शीतलक छिड़काव पाइप |
10 | माध्यमिक शीतलन पानी के लिए नोजल का छिड़काव |
1 1 | माध्यमिक और तीसरे शीतलन के लिए समर्थन रोलर डिवाइस |
12 | निकासी सीधे मशीन |
13 | निकासी सीधे मशीन के लिए ट्रांसमिशन डिवाइस |
14 | यूनिवर्सल संयुक्त |
15 | कठोर डमी बार |
16 | डमी बार स्टोरेज डिवाइस |
17 | डमी बार स्टोरेज डिवाइस के लिए गाइड रोलर |
18 | बिलेट वितरण रोलर तालिका |
19 | हाइड्रोलिक बिलेट पुशर |
20 | बिललेट संग्रह के लिए मंच |
21 | लौ काटने की मशीन / हाइड्रोलिक कतरनी (ग्राहकों द्वारा निर्धारित) |
इलेक्ट्रिक्स नियंत्रण प्रणाली | |
23 | मोल्ड कंपन के लिए नियंत्रण प्रणाली |
24 | निकासी सीधी मशीन के लिए नियंत्रण प्रणाली |
25 | डमी बार के लिए प्रभावी नियंत्रण प्रणाली |
28 | नियंत्रण प्रणाली के लिए बिलेट डिलीवरी रोलर टेबल |
29 | बिललेट के लिए नियंत्रण प्रणाली |
30 | केंद्रीय हाइड्रोलिक स्टेशन के लिए नियंत्रण प्रणाली |
इस्पात संरचना | |
31 | मुख्य कास्टिंग मंच |
32 | कास्टिंग प्लेटफॉर्म |
33 | डमी बार स्टोरेज के लिए प्लेटफार्म |
सहायक प्रणाली | |
34 | हाइड्रॉलिक सिस्टम |
35 | माध्यमिक शीतलक भाप के लिए निर्वहन डिवाइस |
36 | माध्यमिक ठंडा पानी के लिए नियंत्रण प्रणाली |
37 | निकासी सीधे हिस्से के लिए निलंबित ऑपरेशन बॉक्स |
38 | ग्राहकों की आवश्यकताओं के अनुसार विशेष कॉन्फ़िगरेशन प्रदान किया जा सकता है |
