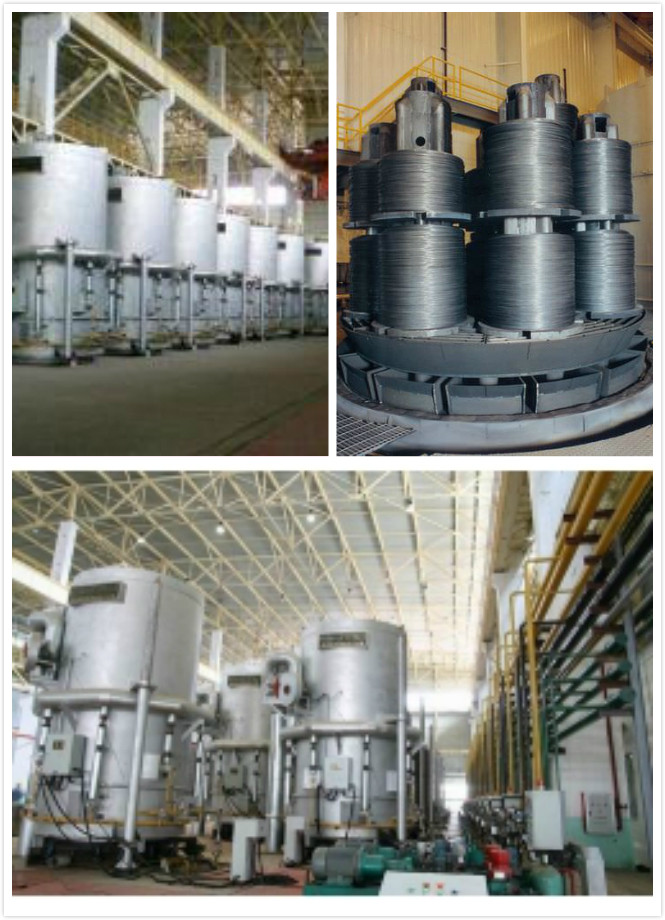

उच्च उत्पादकता बेल एनीलिंग फर्नेस, स्टील वायर एनीलिंग फर्नेस
1. हाइड्रोजन या नाइट्रोजन प्रणाली
2. उच्च संवहन प्रवाह हीटिंग
3. लगातार यांत्रिक गुणों
4. अनुकूलित नियंत्रण कार्यक्रम
1. फर्नेस का परिचय
स्टील पट्टी, एल्यूमीनियम पट्टी और तांबे की पट्टी को हटाने के लिए घंटी प्रकार एनीलिंग भट्ठी का उपयोग किया जाता है। भट्ठी की लोडिंग क्षमता 60 टन (अधिकतम) तक पहुंचाई जा सकती है। लोडिंग व्यास को 2.6 मीटर (अधिकतम) तक पहुंचाया जा सकता है और लोडिंग ऊंचाई 3.7 मीटर (अधिकतम) तक पहुंचा जा सकता है।
2. मुख्य विशेषता
(1) 100% हाइड्रोजन या 75% हाइड्रोजन या नाइट्रोजन प्रणाली
(2) उच्च संवहन प्रवाह ताप
(3) सामग्री annealing पर लगातार यांत्रिक गुणों
(4) अनुकूलित नियंत्रण कार्यक्रम
(5) उत्पादन लागत को कम करना
(६) उच्च उत्पादकता
(7) स्टील, सहयोग, एल्यूमीनियम और मिश्र धातु के लिए अनुकूलित डिजाइन; पट्टी, तार और ट्यूब।
3. मुख्य सामग्री:
(1)। हीटिंग कवर
(2)। ठंडा करने वाला आवरण
(3)। फर्ना आधार
(4)। अंदर का आवरण
(5)। विद्युत प्रणाली
4. भट्ठी के मुख्य पैरामीटर:
स्टील के लिए:
नहीं | मद | पैरामीटर | REMARK |
1 | व्यास लोड हो रहा है | 1500 मिमी | |
2 | लोड हो रहा है ऊंचाई | 2600mm | |
3 | अंदर का व्यास | 1700 मिमी | |
4 | कुंडल वजन लोड हो रहा है | 25Tons | 5 कॉइल |
5 | आधार लोडिंग क्षमता | 35 टन | सुरक्षा कारक के साथ |
6 | अधिकतम तापमान | 750 ℃ | 300 ~ 750 ℃ समायोज्य |
7 | हीटिंग कवर का अधिकतम तापमान | 850 ℃ | जम सकता है |
8 | गर्म शक्ति | 450kW + 10% | |
9 | तापमान में वृद्धि का समय | 2.5h | |
10 | तापमान की गति बढ़ रही है | ≈120 ℃ / एच | जब तापमान 500 ℃ से कम हो |
111 | फर्नेस तापमान सटीकता | ≤ ± 5 ℃ | |
12 | फर्नेस बाहरी दीवार का तापमान | ≤40 ℃ | आसपास के तापमान को शामिल करें |
13 | हीटिंग फैन पावर | 45/11 केडब्ल्यू | 4P / 8P डबल स्पीड |
14 | फैन ब्लेड व्यास | 900 मिमी | |
15 | इनपुट हवा | 36000 मी 3 / एच | एच 2 के 75% के तहत |
16 | हवा का दबाव | 1400pa | |
17 | शीतलन प्रशंसक मोटर | 1.5kw × 2 | |
18 | शीतलन प्रशंसक ब्लेड व्यास | 550mm | |
19 | ठंडी हवा | 6000 मी 3 / एच × 2 | |
20 | परम शून्य | 1 × 10 3 पा | |
21 | भट्ठी में काम का दबाव | 5KPa | |
22 | वैक्यूम पंप प्रकार | 2X-70 घूर्णन ब्लेड पंप | |
23 | वैक्यूम समय | ≈20-25min | |
24 | क्रेन लिफ्ट लोडिंग | ≥10T | |
25 | सामान उठाने की ऊंचाई | > 9.8M | सुरक्षा दूरी शामिल करें |
26 | शोर | ≤85db |
5. उत्पादन लाइन का विवरण:
(1) हीटिंग कवर:
हीटिंग कवर को Q235A प्लेट और स्टील प्रोफाइल, mm = 5 मिमी से बनाया गया है। हेटिंग यूनिट Ni80Cr20 स्ट्रिप है। बाहरी दीवार का तापमान 35 ℃ से अधिक नहीं है।
(2) अंदर कवर:
उच्च गुणवत्ता SUS321 (1Cr18Ni9T) द्वारा निर्मित किया गया है। cover high = 6mm
(3) फर्नेस बेस:
भट्ठी के आधार का लोडिंग वजन 35T है, लोडिंग कॉइल का वजन 24T है, मार्गदर्शक प्लेट और मार्गदर्शक ब्लेड स्टेनलेस स्टील 321 द्वारा बनाया गया है। हवा की जकड़न सुनिश्चित करने के लिए आधार और अंदरूनी आवरण के बीच 40 मिमी सिलिकॉन रबर है।
