हॉट रोल मिल प्रक्रिया उपकरण
डिजाइन के आधार पर
1 कच्चे माल का नमूना: 100 × 100 × 2000 मिमी
2 अंतिम उत्पाद spec: Φ10 ~ Φ28 मिमी गर्म लुढ़का विकृत बार,
कट-टू-लम्बाई 12 मीटर
3 घंटे उत्पादन: 10 टन / एच
रोलिंग प्रकार और रोलिंग मिल विन्यास
1 रोलिंग मिल लेआउट प्रकार अर्द्ध निरंतर गोद ले।
2 मिनट रोल करने के लिए। 75 × 75 मिमी के आधार पर धारा Φ10 मिमी विकृत बार
बिलेट्स, रोलिंग पास 15 है।
3 धीरे-धीरे रोलिंग पास को कम करने के लिए "सेवा का एक स्टैंड" टाइप अपनाना।

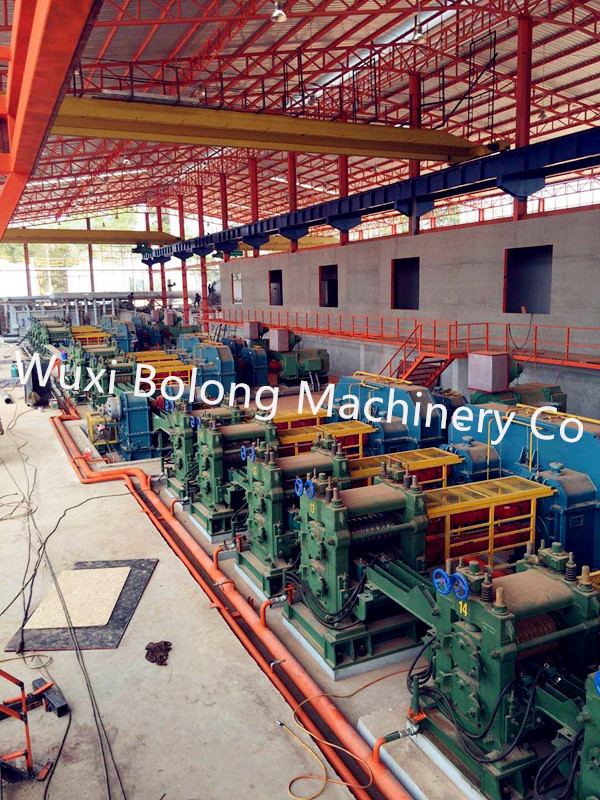

4 पूरे उत्पादन लाइन में रोलिंग मिल के कुल 11 स्टैंड हैं,
Φ400 × 1 मोटा रोलिंग मिल, Φ300 × 6 इंटरमीडिएट रोलिंग मिल सहित
और Φ300 × 2 × 2 परिष्करण रोलिंग मिल।
5 रोलिंग मिल ड्राइव: Φ400 × 1 मोटा रोलिंग मिल एसी मोटर है। Φ300 × 6
इंटरमीडिएट रोलिंग मिल "एक एसी मोटर ड्राइव छह" है।
फिनिशिंग रोलिंग मिल "एक डीसी ड्राइव दो" है
Φ300 × 2 × 2
6 अंतिम उत्पादों की सबसे ज्यादा रोलिंग गति Φ10 मिमी रोल करना है
विकृत बार 8 मीटर / एस है।
उपकरण विशेषता
1. रोलिंग मिल स्टैंड पूर्व तनाव वाले प्रकार को गोद ले। यह प्रकार उच्च है
कठोरता और रोलर बदलने के लिए आसान है।
2. रोलिंग मिल की ड्राइविंग रेड्यूसर लागू होती है और डुप्लेक्स अपनाया जाता है
दो ग्रेड कमी संयुक्त गियरबॉक्स। इस प्रकार का लाभ निम्न है:
कम वजन, छोटी मात्रा, आर्थिक अंतरिक्ष व्यवसाय, कम लागत और आदि
गियर-शाफ्ट सामग्री: 42 सेमीमो जाली, व्हील गियर सामग्री ZG35CrMo,
बॉक्स संरचनात्मक भागों का है।
3. ठंडा बिस्तर प्रवेश रोलर टेबल वायवीय से मुक्त गोद ले
प्रवेश प्रकार, जिसमें हल्के उपकरण, सरल, कम का लाभ होता है
एप्रन प्लेट प्रकार के प्रवेश की तुलना में लागत और आसान रखरखाव
डिवाइस।
4. अंत-फसल और एकाधिक लंबाई उड़ान कतरनी अपनाने
वायवीय क्लच आवृत्ति नियंत्रण गति, घूर्णन प्रकार। इस प्रकार के
उड़ान कतरनी में कम मोटर पावर, सरल इलेक्ट्रिक का लाभ होता है
स्टार्ट-स्टॉप फ्लाइंग कतरनी की तुलना में नियंत्रण और कम निवेश।
5. बंडल यांत्रिक वायवीय संयुक्त प्रकार को गोद ले
स्वचालित मशीन, और बंडलिंग के लिए सामग्री Φ6.5 मिमी तार रॉड है।
प्रक्रिया उपकरण सूची
| नहीं | उपकरण का नाम | मात्रा | इकाई वजन (टी) | कुल वजन (टी) | मुख्य प्रदर्शन |
| 1 | ग्रुपिंग ब्रैकेट | एक सेट | 5 | 5 | टाइप करें: हाइड्रोलिक बिलेट पुशर समूहीकरण ब्रैकेट संग्रहित बिलेट अधिकतम। मात्रा: 40pcs ब्रैकेट संग्रहित बिलेट अधिकतम। वजन: 3.5 टन बिलेट पुशर: जोर: 25 केएन धक्का गति: आगे 0.05 मीटर / एस, पिछड़ा 0.1 मीटर / एस स्ट्रोक: 1350 मिमी |
| 2 | फर्नेस चार्ज रोलर टेबल | 2 समूह रों | 4.8 | 9.6 | टाइप करें: केंद्रीकृत ड्राइविंग, प्रतिवर्ती रोलर: φ240 × 650 मिमी रोलर रिक्ति: 8 9 0 मिमी रोलर की रैखिक गति सतह: 1 मी / एस ड्राइविंग मोटर: AC15KW |
| 3 | बिलेट पुशर | एक सेट | 3.5 | 3.5 | टाइप करें: हाइड्रोलिक बिलेट पुशर जोर: 100 केएन स्ट्रोक: 650 मिमी धक्का गति: आगे 0.05 मीटर / एस, पिछड़ा 0.1 मीटर / एस हाइड्रोलिक सिलेंडर: φ150 / φ105mm सिस्टम दबाव: 10 एमपीए काम कर रहे तेल के दबाव: 6.3 एमपीए |
| 4 | बफर | एक सेट | 0.5 | 0.5 | टाइप करें: वसंत बफर |
| 5 | फ़ीडिंग ब्रैकेट | एक सेट | 1 | 1 | प्रकार: संरचनात्मक हिस्सा |
| 6 | बिलेट आउट मशीन | एक सेट | 5 | 5 | टाइप करें: कार क्षैतिज चलती श्रृंखला जोर: 0.2 केएन धक्का गति: 0.875 मीटर / एस स्ट्रोक: 4000 मिमी ड्राइविंग मोटर: AC7.5KW |
| 7 | फर्नेस आउट रोलर तालिका | 2 समूह रों | 4 | 8 | टाइप करें: केंद्रीकृत ड्राइविंग, उलटा रोलर: φ240 × 600 मिमी रोलर रिक्ति: 1000 मिमी रोलर की रैखिक गति सतह: 2m / s ड्राइविंग मोटर: AC7.5KW |
| 8 | मशीन से पहले रोलर टेबल काम करना | 1 समूह | 8 | 8 | टाइप करें: केंद्रीकृत ड्राइविंग, उलटा रोलर: φ240 × 900 मिमी रोलर रिक्ति: 1000 मिमी रोलर की रैखिक गति सतह: 2.6 / s ड्राइविंग मोटर: AC15KW |
| 9 | Φ400 मोटा रोलिंग चक्की | 1 खड़ा | 60 | 60 | स्टैंड टाइप: तीन-रोल प्री-तनाव वाले प्रकार रोलर: φ400-φ350 × 800 मिमी रोलर अधिकतम उद्घाटन: 50 मिमी मैक्स। रोलिंग बल: 1000 केएन मैक्स। रोलिंग टोक़: 30 × 2KN.m फ्लाईव्हील: φ1800 मिमी मुख्य मोटर: AC800KW |
| 10 | डबल परत रोलर तालिका | एक सेट | 10 | 10 | |
| 1 1 | इंटरमीडिएट रोलर तालिका | 1 समूह | 5 | 5 | टाइप करें: केंद्रीकृत ड्राइविंग, प्रतिवर्ती रोलर: φ200 × 700 मिमी रोलर रिक्ति: 1000 मिमी रोलर की रैखिक गति सतह: 2.6 / s ड्राइविंग मोटर: AC7.5KW |
| 12 | 1 # अंत-फसल उड़ान कतरनी | एक सेट | 8 | 8 | प्रकार: वायवीय क्लच, आवृत्ति नियंत्रण गति, रोटरी प्रकार अधिकतम काटना खंड: 1500 मिमी² तापमान काटना ≥850 ℃ ड्राइविंग मोटर: YTSZ30KW |
| 13 | Φ300 × 6 मध्यम निरंतर रोलिंग मिल समूह | 1 खड़ा | 80 | 90 | स्टैंड टाइप: दो-रोल प्री-तनावग्रस्त रोलर: φ330-φ280 × 600 मिमी रोलर अधिकतम खोलना: 30 मिमी मैक्स। रोलिंग बल: 600 केएन मैक्स। रोलिंग टोक़: 15 × 2 केएन.एम मुख्य मोटर: AC630KW |
| 14 | अपराधी | 4 सेट | 1.5 | 6 | प्रकार: संरचनात्मक हिस्सा |
| 15 | Φ300 × 2 परिष्करण निरंतर रोलिंग चक्की | 2 समूह रों | 20 | 40 | स्टैंड प्रकार: पूर्व तनाव वाले प्रकार रोलर: φ330-φ280 × 600 मिमी रोलर अधिकतम उद्घाटन: 20 मिमी मैक्स। रोलिंग बल: 250 केएन मैक्स। रोलिंग टोक़: 4.5 × 2KN.m मुख्य मोटर: डीसी 450 किलोवाट |
| 16 | 2 # अंत-फसल उड़ान कतरनी | एक सेट | 8 | 8 | प्रकार: वायवीय क्लच, आवृत्ति नियंत्रण गति, रोटरी प्रकार अधिकतम काटना खंड: 250 मिमी² तापमान काटना ≥850 ℃ ड्राइविंग मोटर: YTSZ30KW |
| 17 | लंबवत पाश | एक सेट | टाइप करें: वायवीय पाश ऊपर और नीचे लूप-स्टार्ट ऊंचाई: 320 मिमी | ||
| 18 | शेष गर्मी उपचार के बाद घुमाने वाली मशीन | एक सेट | 2.5 | 2.5 | |
| 19 | पिंच रोल | प्रकार: वायवीय क्लैंपिंग, आवृत्ति नियंत्रण गति रोलर: φ240 × 60 मिमी रोलर सतह की रैखिक गति: 4.5 ~ 9 मीटर / एस | |||
| 20 | एकाधिक लंबाई उड़ान कतरनी | एक सेट | 8 | 8 | प्रकार: वायवीय क्लच, आवृत्ति नियंत्रण गति, रोटरी प्रकार अधिकतम काटना खंड: 150 मिमी काटना तापमान: ≥600 ℃ ड्राइविंग मोटर: वाईटीएसजेड 37 किलोवाट |
| 21 | अंत क्लैंपिंग रोल | 2 सेट | 2.5 | 5 | प्रकार: वायवीय क्लैंपिंग, आवृत्ति नियंत्रण गति रोलर: φ240 × 60 मिमी रोलर सतह की रैखिक गति: 4.5 ~ 8 / s ड्राइविंग मोटर: YTSZ11KW |
| 22 | ठंडा बिस्तर डिवाइस में प्रवेश | एक सेट | 35 | 35 | प्रकार: गैर रोलर टेबल वायवीय में प्रवेश प्रवेश अवधि: 1.5s / समय |
| 23 | ठंडा बिस्तर | टाइप करें: चरण-दर-चरण प्रभावी क्षेत्र: 4.5 × 42 वर्ग मीटर गियर रिक्ति: 90 मिमी फिक्स्ड गियर स्पेसिंग: 500 मिमी जंगम गियर रिक्ति: 500 मिमी चरण अवधि: 2 एस / समय ड्राइविंग मोटर: AC55KW | |||
| 24 | संरेखण उपकरण | एक सेट | 3.5 | 3.5 | टाइप करें: चेन सिंगल ड्राइविंग रोलर: φ100 × 400 मिमी रोलर सतह की रैखिक गति: 0.2 मीटर / एस ड्राइविंग मोटर: AC1.5KW |
| 25 | ठंडा बिस्तर निकास डिवाइस | एक सेट | 30 | 30 | प्रकार: हाइड्रोलिक ट्रांसवर्स समर्थन प्रकार बाहर रोटरी अवधि: 6 एस / समय |
| 26 | कूलिंग बिस्तर रन आउट रोलर टेबल | 5groups | 2 | 10 | टाइप करें: बेल्ट केंद्रीकृत ड्राइविंग रोलर: φ200 × 700 मिमी रोलर रिक्ति: 1000 मिमी रोलर सतह की रैखिक गति: 2.5 मीटर / एस ड्राइविंग मोटर: AC7.5KW |
| 27 | अंतिम उत्पाद काटने की मशीन | एक सेट | 10 | 10 | प्रकार: ऊपरी काटने का प्रकार हाइड्रोलिक कतरनी अंतिम उत्पाद कटिंग बल: 1600 केएन ब्लेड चौड़ाई: 800 मिमी ब्लेड खोलने: 160 मिमी काटना समय: 6 टाइम्स / मिनट |
| 28 | रोलर टेबल के बाद काट रहा है | 1group | 5 | 5 | टाइप करें: बेल्ट केंद्रीकृत ड्राइविंग रोलर: φ200 × 700 मिमी रोलर रिक्ति: 1000 मिमी रोलर सतह की रैखिक गति: 2.5 मीटर / एस ड्राइविंग मोटर: AC7.5KW |
| 29 | कट करने वाली लंबाई चकरा देना | एक सेट | 0.2 | 0.2 | प्रकार: वायवीय भारोत्तोलन बैफल खोलना: 150 मिमी |
| 30 | बार स्थानांतरण मशीन रन-इन रोलर टेबल | 1group | 6 | 6 | टाइप करें: बेल्ट केंद्रीकृत ड्राइविंग रोलर: φ200 × 700 मिमी रोलर रिक्ति: 1000 मिमी रोलर सतह की रैखिक गति: 2.5 मीटर / एस ड्राइविंग मोटर: AC7.5KW |
| 31 | बार स्थानांतरण मशीन | एक सेट | 5 | 5 | प्रकार: वायवीय भारोत्तोलन, चेन प्रकार स्थानांतरण बार चेन पिच: 38.1 मिमी चेन रिक्ति: 1600 मिमी स्थानांतरण की गति: 0.6 मीटर / एस ड्राइविंग मोटर: AC11KW |
| 32 | संग्रह संरेखण डिवाइस | एक सेट | 0.275 | 0.275 | प्रकार: वायवीय धक्का प्लेट प्रकार |
| 33 | संग्रह उपकरण | एक सेट | 2.5 | 2.5 | टाइप करें: डबल चैनल रोटरी प्रकार संग्रह वजन: 3500 किलो चैनल रोटरी बदल रहा है अवधि: 6.8 एस ड्राइविंग मोटर: AC7.5KW |
| 34 | संग्रह रन-आउट रोलर टेबल | 1group | 4.5 | 4.5 | टाइप करें: चेन केंद्रीकृत ड्राइविंग रोलर: φ200 × 400 मिमी रोलर रिक्ति: 800 मिमी रोलर की रैखिक गति सतह: 0.52m / s ड्राइविंग मोटर: AC7.5KW |
| 35 | बंडलिंग मशीन | 1group | 4 | 4 | प्रकार: वायवीय उन्नयन और गिरने, यांत्रिक रोटेशन संयुक्त प्रकार बंडलिंग अधिकतम बाहरी व्यास: 350 मिमी एक गुच्छा समय बंडल: 8 एस ड्राइविंग मोटर: AC1.5KW |
| 36 | बंडलिंग मशीन रन-आउट रोलर टेबल | एक सेट | 3 | 3 | टाइप करें: चेन केंद्रीकृत ड्राइविंग रोलर: φ200 × 400 मिमी रोलर रिक्ति: 1000 मिमी रोलर सतह की रैखिक गति: 0.52 मीटर / एस ड्राइविंग मोटर: AC7.5KW |
यह हमारे ग्राहक की योजना है, हम गर्म रोलिंग मिल के डिजाइन और निर्माण के लिए आपकी विशिष्ट आवश्यकताओं के अनुसार करेंगे।
